Что сделали во Flatma

К каждому проекту прилагаются детали, карты раскроя и чертежи. Откройте проект, измените его и сохраните свою копию.

Бесплатные чертежи гардеробов с наполнением и картами раскроя

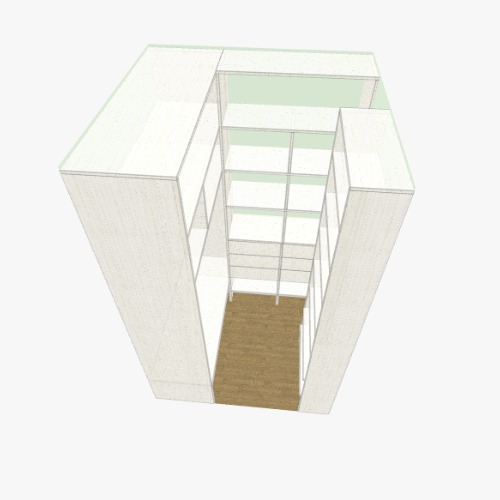

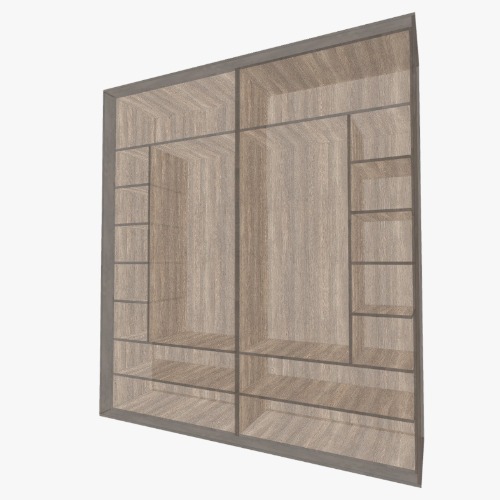

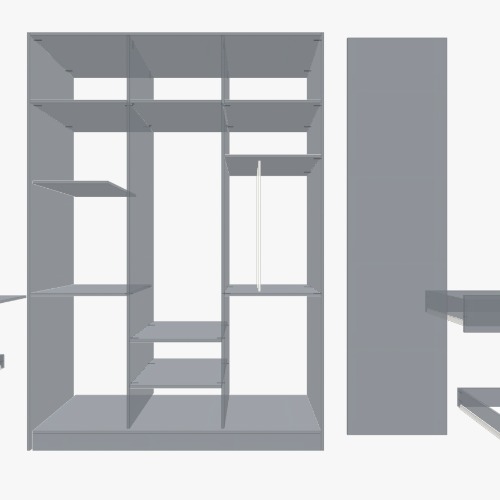

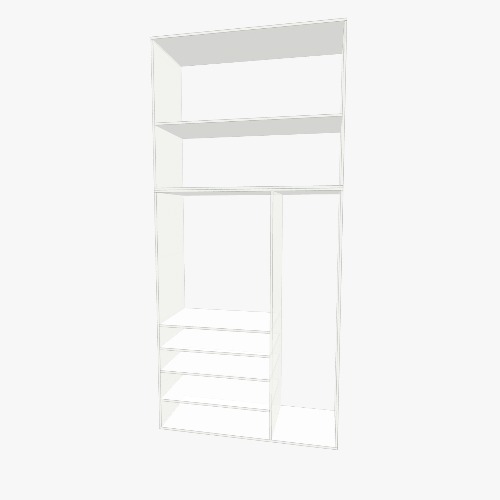

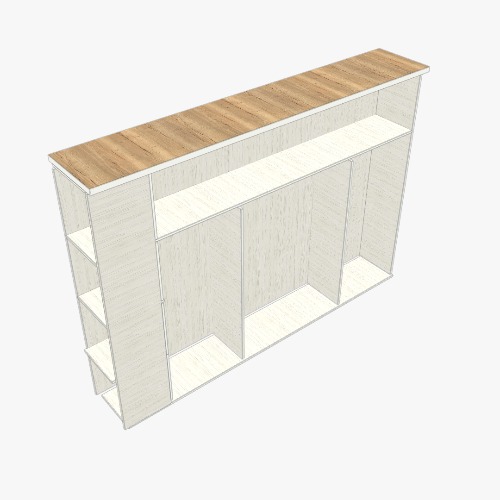

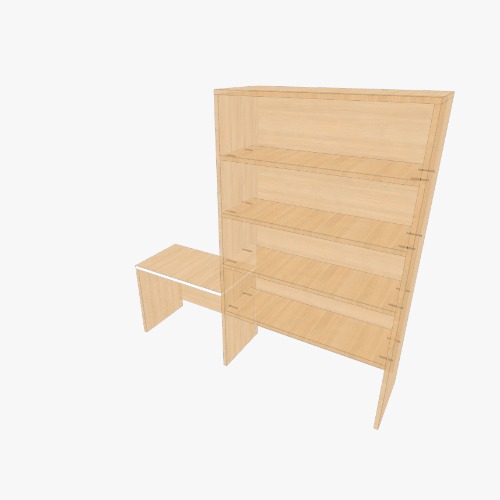

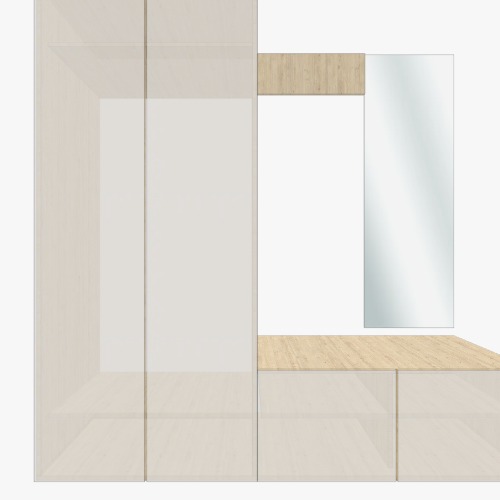

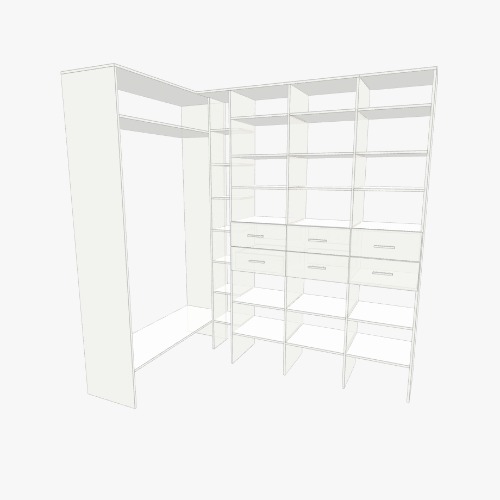

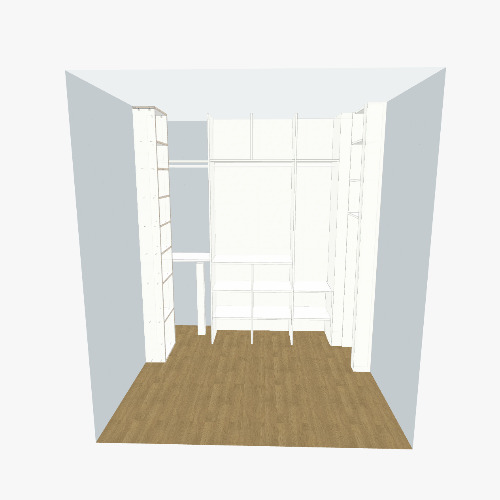

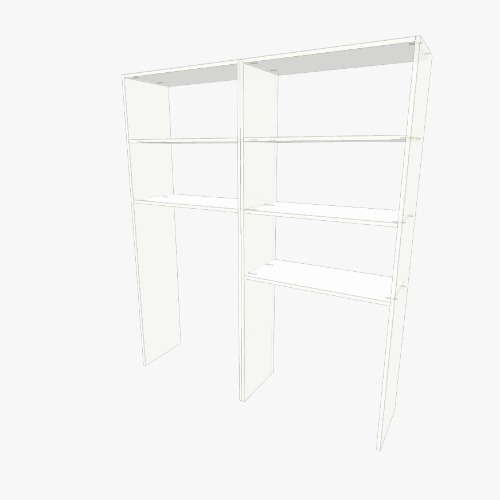

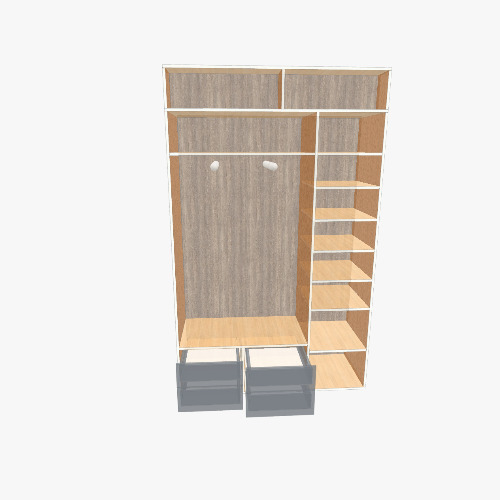

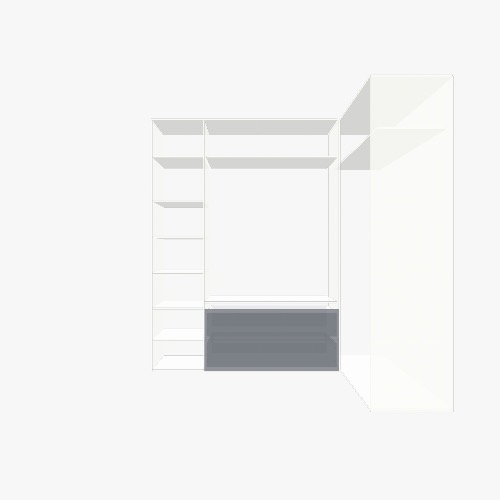

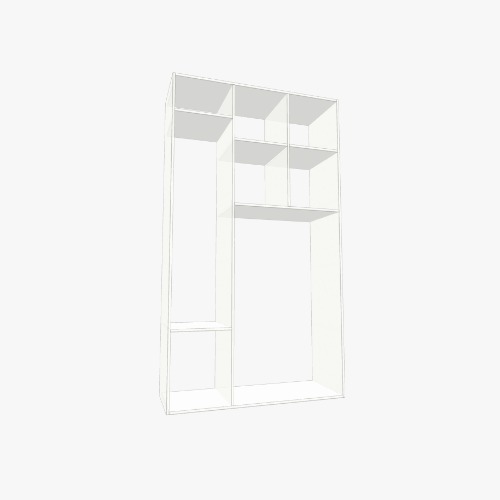

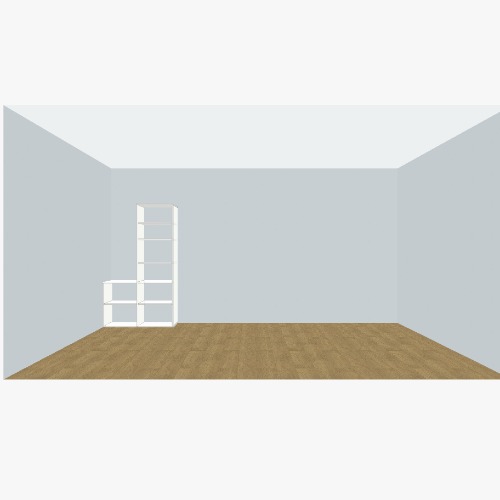

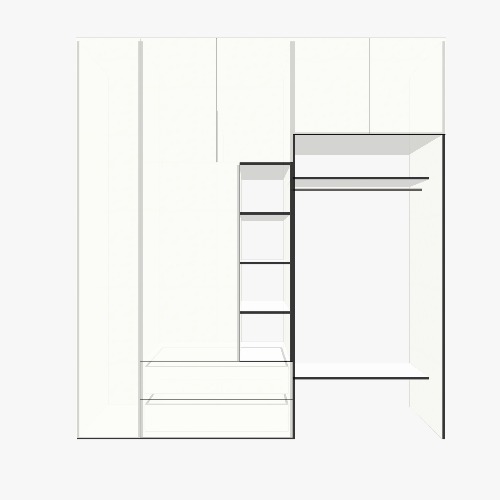

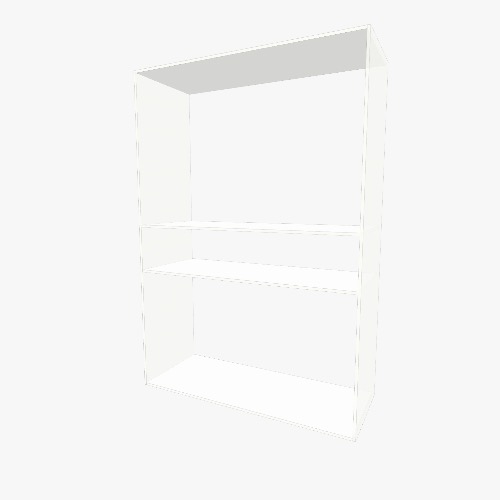

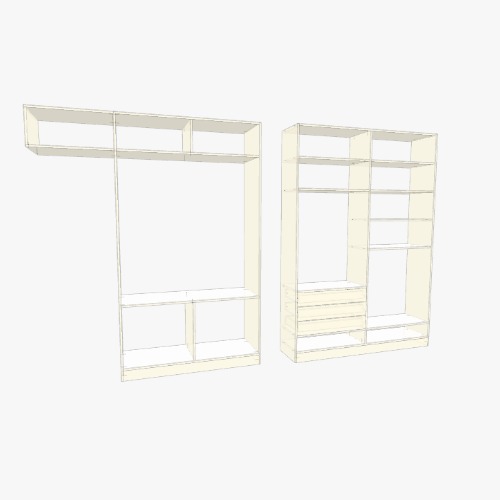

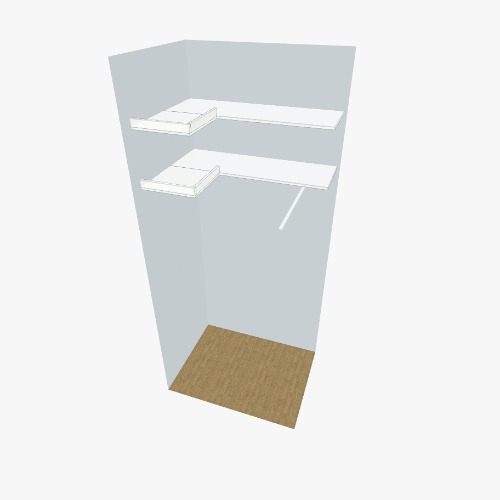

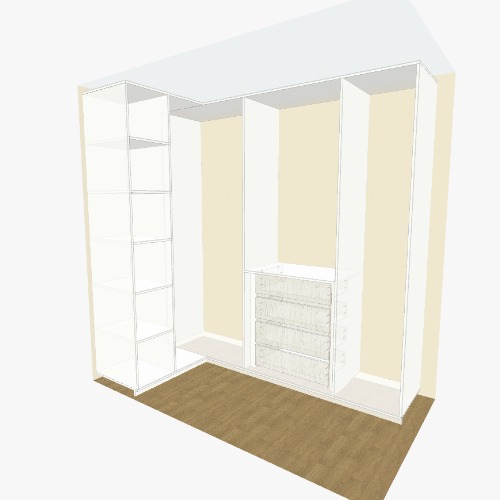

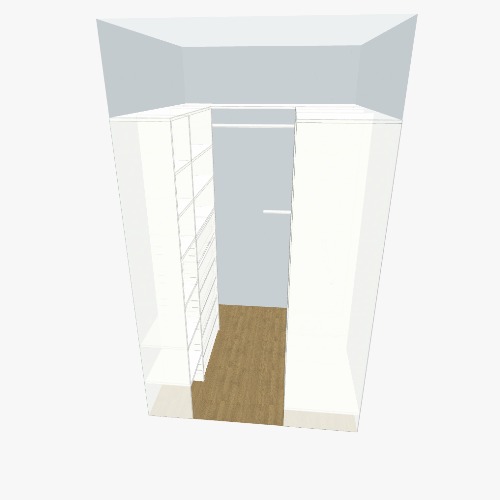

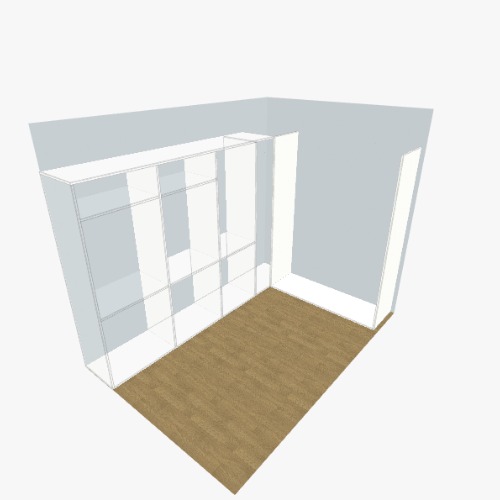

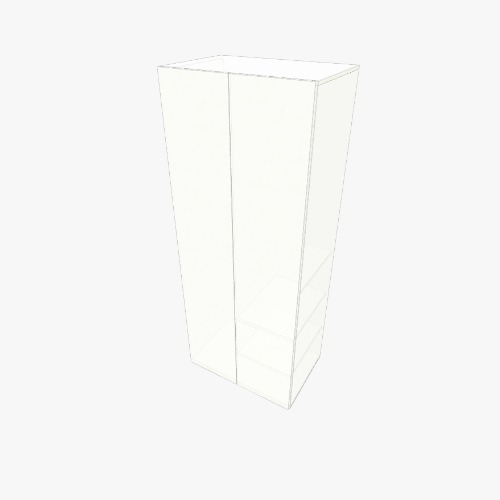

Шкафы и гардеробные, спроектированные во Flatma, — в них каждая полка, перегородка и дверь отдельная деталь.

Гардероб — это в основном крупные детали: высокие боковины, длинные полки, перегородки, задняя стенка и распашные или раздвижные двери. В проекте из сообщества все они — детали с размерами, поэтому карты раскроя показывают, сколько листов уходит на весь шкаф, а чертежи — где сверлить под петли и соединения.

Выбирайте чертёж прежде всего по наполнению: место для длинной и короткой одежды, полки, ящики. Потом смотрите на двери и список фурнитуры. Когда вы меняете ширину, высоту или глубину под свою комнату, полки и двери подстраиваются; после изменения проверьте наполнение.

  • Боковины, перегородки, полки, задняя стенка и двери с размерами.
  • Внутреннее наполнение: штанги, полки и ящики.
  • Чертежи с присадкой под петли, штангодержатели и соединения.
  • Карты раскроя плиты и длина кромки.
  • Фурнитура, которую нужно купить, — петли, профили дверей-купе, штанги, направляющие, — та, что использует проект.

Типовые размеры гардеробов

Ходовые значения — измерьте свою одежду и комнату, прежде чем менять чертёж.

  • Глубина, если плечики висят поперёк: около 600 мм; для одних полок хватит 350–450 мм.
  • Длинной одежде нужно 1500–1700 мм высоты, рубашкам и пиджакам — 900–1000 мм.
  • Раздвижные двери забирают на свои направляющие около 80–100 мм глубины.
  • Полки из плиты 16–18 мм: пролёт — не больше 800–900 мм, иначе добавьте перегородку.
  • Шкаф, собранный лёжа, придётся поднять под потолком: его диагональ должна быть меньше высоты комнаты.

Чертёж гардероба — под вашу комнату

Встроенный или отдельно стоящий — шаги одни и те же.

Шаг 01

Выберите гардероб

Выберите проект с наполнением, близким к нужному, и посмотрите на его странице двери, фурнитуру и детали.

Шаг 02

Задайте свои размеры

Нажмите «Открыть во Flatma», поменяйте ширину, высоту и глубину под свою нишу или стену, выберите плиту и декор и сохраните проект как свою копию.

Шаг 03

Проверьте документы

В «Документах» посмотрите карты раскроя, чертежи боковин и перегородок с присадкой и список деталей вашей версии.

Шаг 04

Сделайте или закажите

Соберите сами, отнесите документы в раскройный цех или отправьте проект мастеру в вашем городе через «Заказать изготовление».

Чертежи гардеробов и шкафов-купе: вопросы и ответы

Да. Введите в студии ширину, высоту и глубину ниши: детали корпуса, полки и двери подстроятся, а карты раскроя построятся заново.
На странице проекта гардероб виден в 3D, а в списке фурнитуры — петли или профили дверей-купе и всё остальное, что нужно купить.
Да. Через «Заказать изготовление» вы отправляете проект мастеру в вашем городе: тому, кто делает детали, или тому, кто изготовит, доставит и установит гардероб.
Да. Они выложены по лицензии CC BY 4.0: делайте по ним мебель для себя или для клиентов, указывая автора.
