Бесплатные чертежи кухонных шкафов под размеры вашей кухни

Проекты кухонь, в которых начерчен каждый шкаф, есть детали для раскроя корпусов и фасадов и присадка под фурнитуру.

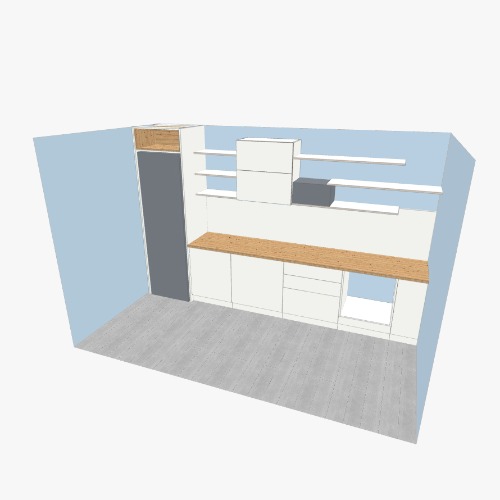

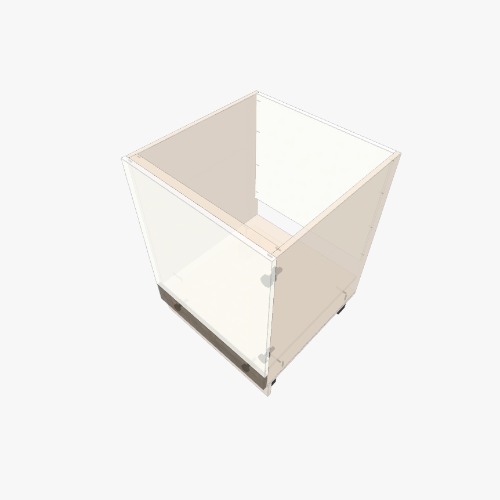

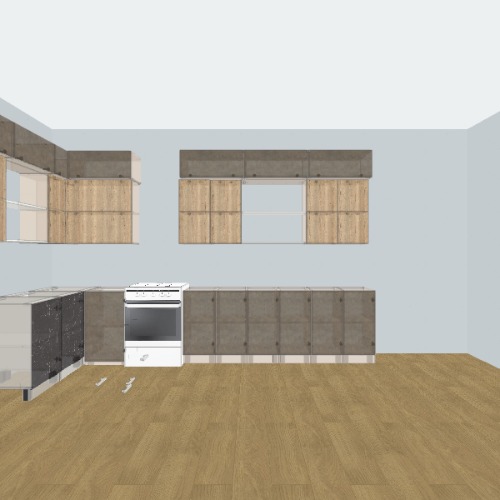

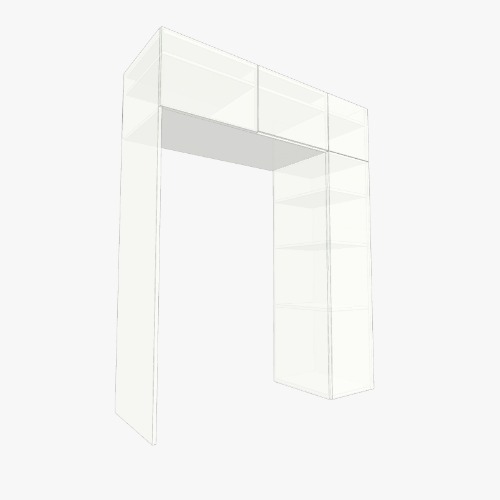

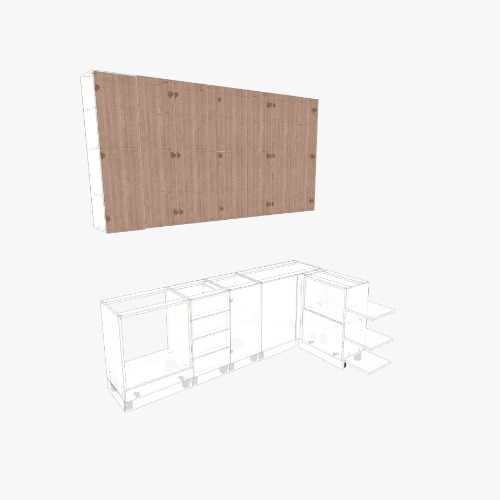

Кухня — это набор шкафов: напольные под столешницей, навесные над ней, пеналы под духовой шкаф или холодильник, иногда остров. В проекте кухни из сообщества каждый шкаф собран из настоящих деталей, поэтому список деталей, карты раскроя и кромка всей кухни получаются сразу.

Чужая кухня редко встаёт в вашу комнату один в один, так что берите проект как основу. Выбирая его, смотрите на планировку — прямая, угловая или с островом, — на ширину шкафов, плиту и её толщину и на фурнитуру. Потом откройте проект и подгоните размеры под свои стены.

  • Напольные, навесные шкафы и пеналы с размерами.
  • Материалы корпусов и фасадов, форматы листов и сколько листов уходит на кухню.
  • Каждая деталь с кромкой — можно сразу на форматно-раскроечный станок.
  • Чертежи с присадкой под петли, шканты и шурупы.
  • Фурнитура проекта — петли, направляющие ящиков, ножки, ручки.

Типовые размеры кухонных шкафов

Ходовые значения — сверьте их со своей техникой, столешницей и помещением.

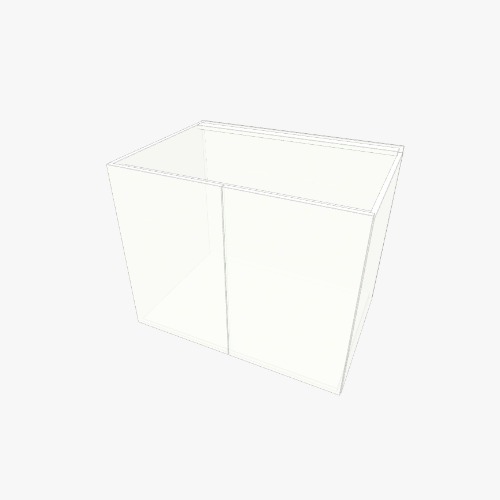

  • Напольные шкафы: корпус 720 мм на ножках 100–150 мм; со столешницей 28–40 мм рабочая поверхность получается примерно на высоте 850–910 мм.
  • Глубина напольных шкафов обычно 560–600 мм, столешница над ними — 600–650 мм.

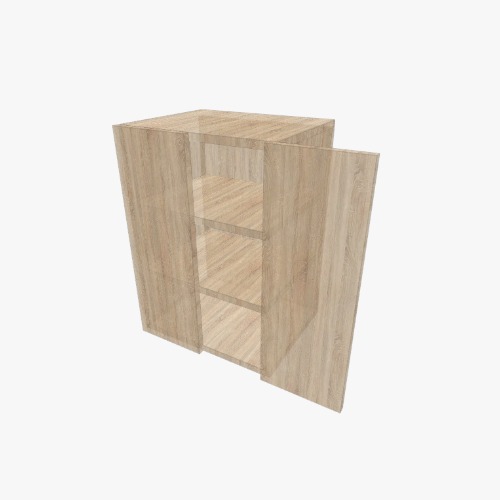

  • Навесные шкафы: глубина 300–350 мм, высота 700–900 мм, вешают на 550–650 мм выше столешницы.
  • Ширина шкафов обычно идёт с шагом: 300, 400, 450, 500, 600, 800 и 900 мм.
  • В дюймах: напольный шкаф 34½ дюйма со столешницей 1½ дюйма даёт привычную высоту рабочей поверхности 36 дюймов при глубине 24 дюйма.

Чужая кухня — по вашим размерам

От кухни из сообщества — к списку деталей для раскроя вашей.

Шаг 01

Выберите кухню

Возьмите проект, близкий к вашей планировке, и посмотрите на его странице шкафы, материалы и карты раскроя.

Шаг 02

Подгоните под свои стены

Нажмите «Открыть во Flatma», поменяйте ширину и высоту шкафов, выберите плиту и декор для корпусов и фасадов и сохраните проект как свою копию.

Шаг 03

Проверьте раскрой

В «Документах» посмотрите карты раскроя, кромку и чертежи с присадкой для вашей версии. Прежде чем пилить, проверьте места под технику.

Шаг 04

Сделайте или закажите

Соберите кухню сами, отнесите документы в раскройный цех или отправьте проект производителю кухонь в вашем городе через «Заказать изготовление».

Чертежи кухонной мебели: вопросы и ответы

Да. Откройте проект во Flatma и введите новые размеры: детали корпуса, полки и фасады подстроятся, а карты раскроя построятся заново.
Материалы каждого проекта указаны на его странице; в студии их можно заменить на плиты и декоры вашего поставщика.
Да. Отнесите документацию в любой раскройный цех или отправьте проект через «Заказать изготовление» мастеру, который сделает детали или готовую кухню.
Да. Они выложены по лицензии CC BY 4.0: делайте по ним кухни для себя или для клиентов, указывая автора.
