Бесплатные чертежи тумб: комоды, прикроватные и другие тумбы

Тумбы с ящиками, в которых начерчены все короба, фасады и стенки, — самая кропотливая часть уже рассчитана.

Тумба выглядит простой, но из-за ящиков требует точности: каждый короб должен быть уже проёма на зазор под направляющие, а фасады — оставлять ровные зазоры. В проекте тумбы из сообщества эти размеры уже заложены в детали, на чертежах есть присадка, а карты раскроя раскладывают все детали по листам.

В этом разделе — и прикроватные тумбы, тумбы под ТВ и другая низкая мебель. Выбирая проект, смотрите на число и глубину ящиков, направляющие в списке фурнитуры и толщину плиты. Изменив размер в студии, проверьте ящики на чертежах.

  • Корпус, короба ящиков и фасады с размерами.
  • Направляющие, ручки и другая фурнитура, которую нужно купить.
  • Чертежи с присадкой под направляющие, шканты и шурупы.
  • Карты раскроя для плиты корпуса, плиты ящиков и задней стенки.
  • Кромка каждой детали и порядок работ.

Типовые размеры тумб с ящиками

Ходовые значения — всегда сверяйтесь с инструкцией к вашим направляющим.

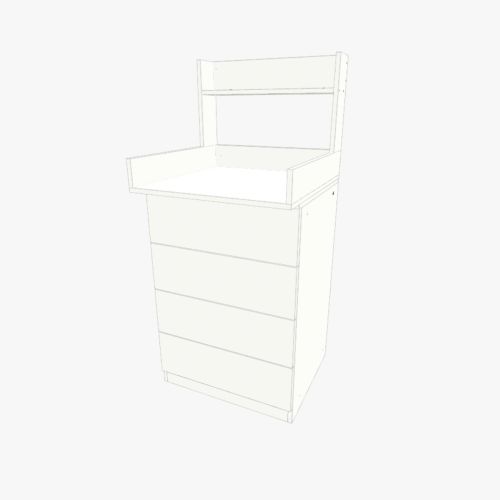

  • Комод: высота 800–1000 мм, глубина 400–500 мм.
  • Прикроватная тумба: высота 450–650 мм — примерно на уровне верха матраса.

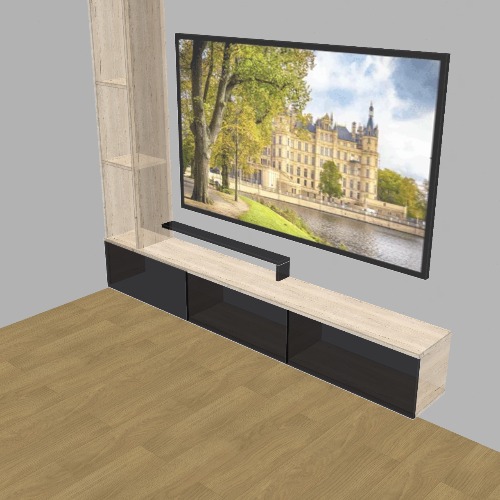

  • Тумба под ТВ: высота 400–600 мм, глубина — чтобы поместилась техника.
  • Шариковым боковым направляющим обычно нужно 12,5–13 мм с каждой стороны короба.
  • Направляющие бывают длиной от 250 до 600 мм, часто с шагом 50 мм: берите самые длинные, какие помещаются во внутреннюю глубину.

От чертежа тумбы — к ящикам, которые легко ходят

Выбрать, подогнать, проверить, сделать.

Шаг 01

Выберите проект

Выберите комод, прикроватную или другую тумбу и посмотрите на странице проекта ящики, фурнитуру и детали.

Шаг 02

Подгоните под своё место

Нажмите «Открыть во Flatma», поменяйте ширину, высоту или глубину и материалы и сохраните проект как свою копию.

Шаг 03

Проверьте ящики

В «Документах» посмотрите чертежи коробов и фасадов ящиков и присадку под направляющие; в списке деталей — все размеры.

Шаг 04

Сделайте

Соберите сами, отнесите документы в мастерскую или отправьте проект мастеру в вашем городе через «Заказать изготовление».

Чертежи тумб и комодов: вопросы и ответы

Да. Проект — обычная модель в студии: удаляйте или копируйте ящики, меняйте их высоту — карты раскроя и чертежи построятся заново.
Смотрите «Фурнитура и покупные изделия» на странице проекта: там перечислены направляющие, ручки и всё остальное, что нужно купить, с количеством.
Да. Чертежи выложены по лицензии CC BY 4.0, она разрешает коммерческое использование, если указать автора.
Чтобы смотреть проект и его 3D-модель — нет. Чтобы сохранить свою копию и скачать документы, создайте бесплатный аккаунт.
