Прихожка
Интерактивная 3D-модель: вращайте для осмотра, откройте в конструкторе для изменения
Этот проект опубликован сообществом и служит справочным материалом и отправной точкой. Перед раскроем проверьте все размеры и конструктивную правильность проекта
Суммарная длина кромления - 46.082 m
Суммарная длина резов - 106.924 m
| Материалы | Фурнитура |
|---|---|
|
ЛДСП 16x2070x2800 ( color H1180_37) - 2 шт. + Кромка 1 x 19 (H1180_37) - 35.078 m ЛДСП 16x2070x2800 ( color U104_9) - 1 шт. + Кромка 1 x 19 (U104_9) - 11.004 m ДСП 3x2070x2800 ( color W1000_9) - 1 шт. + Кромка - 0 m ДСП 3x1220x2440 ( color U104_9) - 1 шт. + Кромка - 0 m Зеркало 4x1605x2550 ( color Mirror) - 1 шт. + Кромка - 0 m |
Конферматы - 50 шт. Петля - 7 шт. Минификсы - 8 шт. Рафиксы - 10 шт. Полкодержатель - 2 шт. |
Описание от Flatma:

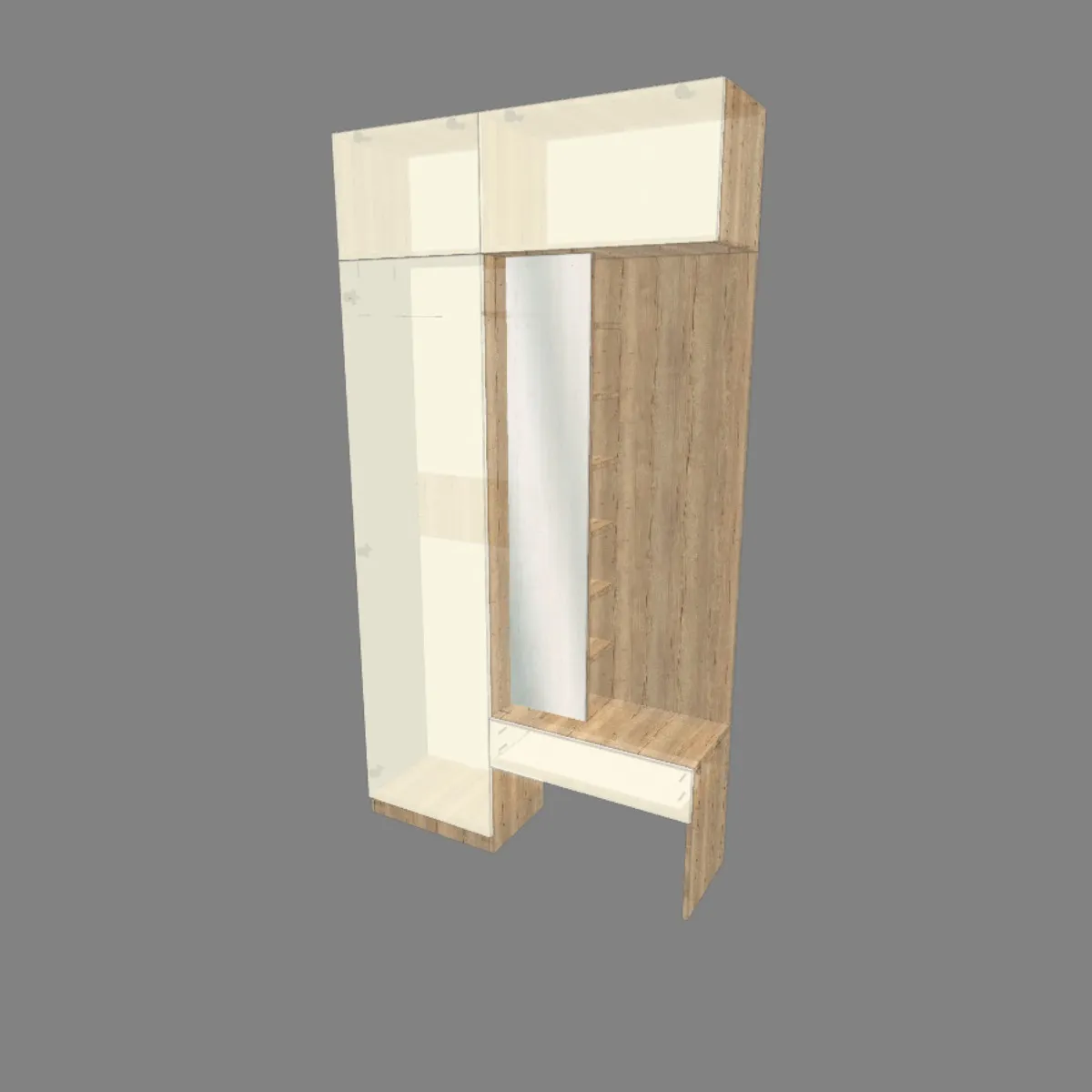

Шкаф для прихожей: чертежи с размерами и схема сборки
Современный гардероб для прихожей с зеркальной панелью и комбинированным хранением воплощает принципы минимализма. Дизайн шкафа-купе в прихожую строится на контрасте закрытых секций и открытой полки, что создаёт лёгкость и функциональность. Фасады в натуральных древесных оттенках гармонично сочетаются с нейтральным цветом корпуса, а зеркало во всю высоту визуально расширяет пространство и добавляет практичности. Такой проект встроенного шкафа подходит для организации хранения верхней одежды, обуви и аксессуаров в условиях ограниченной площади.
Конструктивные детали: чертёж шкафа с размерами
Габаритные размеры корпусного шкафа составляют 2550 мм в высоту, 1605 мм в ширину и 450 мм в глубину. Стандартная глубина встроенного шкафа позволяет разместить вещи на плечиках. Конструкция вертикальной прямоугольной формы включает четыре закрытых отделения и одну открытую секцию для полок. Зеркальная панель высотой 2550 мм и шириной 1605 мм интегрирована в одну из секций. Расположение отделений и полок продумано с учётом эргономики для удобного доступа к часто используемым вещам.
Материалы и фурнитура
Основной материал для корпуса — ламинированная древесно-стружечная плита (ЛДСП) толщиной 16 мм. Используются декоры: H1180_37 (натуральное дерево) и U104_9 (нейтральный тон). Для задней стенки и внутренних перегородок применяется древесно-волокнистая плита (ДВП) толщиной 3 мм цвета W1000_9 и U104_9. Все видимые торцы ЛДСП оклеены ПВХ-кромкой 1 х 19 мм в тон основного материала. Общая длина кромки составляет 46,082 метра. Коэффициент полезного использования листового материала достигает 37,05%, что указывает на рациональный раскрой.
Процесс сборки
Общая длина резов для всех деталей составляет 106,924 метра. Сборка шкафа из ЛДСП своими руками требует аккуратной обработки кромки и точного сверления под стандартную мебельную фурнитуру. Последовательная сборка корпуса, установка внутренних полок и навеска зеркальной панели являются типовыми этапами работы.
Варианты адаптации
Предложенные размеры могут потребовать корректировки под конкретные условия помещения, такие как высота потолков или неровности стен. Чертежи доступны для предварительного просмотра перед скачиванием и служат справочным материалом. Проект является отправной точкой для разработки индивидуальной спецификации, а не финальным инженерным решением.
Часто задаваемые вопросы
В: Как адаптировать размеры шкафа под другое помещение?
О: Изменение габаритов начинается с корректировки ширины и высоты корпуса в чертеже. Глубину 450 мм можно уменьшить до 400 мм для узких прихожих, сохранив функциональность. Важно пересчитать количество и размеры деталей из ЛДСП, особенно панелей задней стенки из ДВП размером 2070х2800 мм и 1220х2440 мм.
В: Какие материалы нужны для этого шкафа и сколько листов?
О: Для проекта требуется два листа ЛДСП 16 мм размером 2070х2800 мм в цвете H1180_37 и один лист такого же формата в цвете U104_9. Также необходим один лист ДВП 3 мм 2070х2800 мм (W1000_9) и один лист ДВП 1220х2440 мм (U104_9). Зеркало используется в формате 1605х2550 мм.
В: Насколько сложен процесс сборки такого шкафа своими руками?
О: Сложность сборки оценивается как средняя, учитывая необходимость аккуратного монтажа крупной зеркальной панели и обработки значительного метража кромки — более 46 метров. Общая длина всех необходимых резов по материалам превышает 106 метров, что требует точной разметки и использования качественного инструмента.
В: Как скачать и использовать предоставленные чертежи?
О: Чертежи доступны для предварительного просмотра, что позволяет оценить конструкцию. Перед началом работ рекомендуется сверить все размеры, указанные в проекте, включая высоту 2550 мм и ширину 1605 мм, с параметрами своего помещения. Проект служит основой, которую необходимо детализировать под выбранные материалы и фурнитуру.
