Кухня
Суммарная длина кромления - 141.049 m
Суммарная длина резов - 226.671 m
| Материалы | Фурнитура |
|---|---|
|
ЛДСП 16x1830x2750 ( color H3133_12) - 3 шт. + Кромка 1 x 19 (H3133_12) - 34.424 m ЛДСП 16x1830x2750 ( color U961_2) - 3 шт. + Кромка 1 x 19 (H3133_12) - 60.075 m ДСП 3x1220x2440 ( color W1000_9) - 2 шт. + Кромка - 0 m Столешница 28x600x4100 ( color F206_9) - 1 шт. + Кромка - 0 m ЛДСП 16x1830x2750 ( color W1000_9) - 2 шт. + Кромка 1 x 19 (W1000_9) - 46.55 m |
Конферматы - 120 шт. Петля - 20 шт. |
Описание от Flatma:

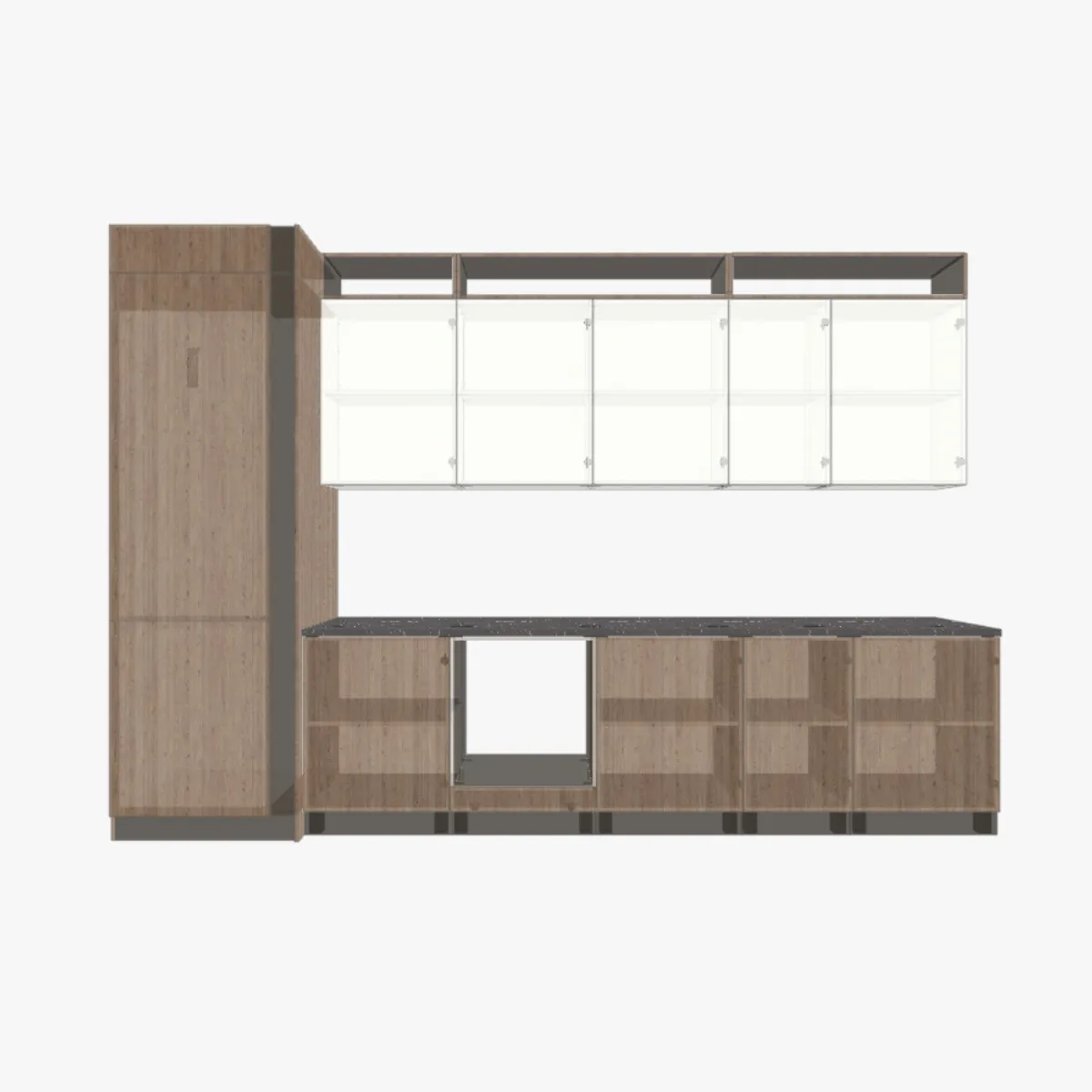

Кухня с пеналом: чертежи, размеры и схема сборки
Современный кухонный гарнитур с линейно-угловой компоновкой предлагает продуманную организацию пространства. Дизайн кухни включает систему навесных и напольных шкафов, интегрированную столешницу и полноразмерный пенал для хранения. Функциональность обеспечивается за счёт сочетания закрытых секций, открытых полок и специальных решений, таких как выдвижная бутылочница, встроенная в базу глубиной 150 мм на двух уровнях. Конструкция рассчитана на размещение отдельно стоящего холодильника в специальной нише пенала.
Конструктивные детали: чертёж кухни с размерами
Габаритные размеры проекта составляют 2750 мм в длину и 1830 мм в высоту. Конструкция включает нижние тумбы, навесные шкафы и высокий пенал. Столешница имеет размеры 28x600x4100 мм с вырезом под мойку. Глубина стандартных нижних модулей, как и пенала, позволяет удобно разместить крупную технику и обеспечить эргономичную рабочую зону. Проект кухни своими руками с чертежами базируется на точных размерах, которые служат основой для раскроя материалов.
Материалы и фурнитура
Для корпусов использована ЛДСП толщиной 16 мм в трёх цветах: H3133_12 (3 листа), U961_2 (3 листа) и W1000_9 (2 листа). Кромка ПВХ 1x19 мм нанесена на детали: H3133_12 — 34,42 м, U961_2 — 60,07 м, W1000_9 — 46,55 м. Задние стенки выполнены из ДВПО толщиной 3 мм цвета W1000_9 (2 листа). Рабочая поверхность — столешница толщиной 28 мм цвета F206_9 длиной 4100 мм. Коэффициент использования материала составляет 64,85%.
Процесс сборки
Сборка кухонного гарнитура требует подготовки деталей с общим резом 226,671 метра и последующим оклеиванием кромкой общей длиной 141,049 метра. Последовательная сборка модулей, их выравнивание и крепление к стенам являются стандартными этапами работы. Проект подходит для опытных мастеров, знакомых с пошаговой сборкой мебели из ЛДСП.
Варианты адаптации
Исходные размеры могут потребовать корректировки под конкретные условия помещения. Чертежи доступны для предварительного просмотра перед скачиванием. Данный проект кухни служит справочным материалом и отправной точкой для разработки финальной спецификации, а не готовым решением.
Часто задаваемые вопросы
В: Как адаптировать размеры под другое помещение?
О: Изменение габаритов начинается с корректировки ширины и глубины базовых модулей и пенала. В проекте заложена общая длина гарнитура 2750 мм и высота 1830 мм, от которых можно отталкиваться. Важно пересчитать раскрой листов ЛДСП, так как изначально использовано 8 листов разного цвета.
В: Какие материалы нужны и сколько листов?
О: Основной материал — ЛДСП 16 мм. Требуется 3 листа цвета H3133_12, 3 листа U961_2 и 2 листа W1000_9. Также необходимы 2 листа ДВПО 3 мм W1000_9 для задних стенок и одна столешница 28x600x4100 мм цвета F206_9.
В: Насколько сложен процесс сборки?
О: Сложность средняя, обусловлена большим количеством деталей. Общая длина резов для раскроя составляет 226,671 метра, а для оклейки кромкой потребуется 141,049 метра ПВХ-ленты. Работа с высоким пеналом и выравнивание модулей требуют аккуратности.
В: Как скачать и использовать чертежи?
О: Чертежи доступны для просмотра перед загрузкой. Используйте их как основу, обязательно проверяя все размеры. Учитывайте, что коэффициент использования материала в данном проекте составляет 64,85%, что может измениться при адаптации.
