Estación de Trabajo L: Planos, Medidas y Guía de Materiales
Modelo 3D interactivo: gírelo para inspeccionarlo, ábralo en el diseñador para personalizarlo
Este proyecto es compartido por la comunidad y sirve como referencia y punto de partida. Verifique todas las dimensiones y la correcta estructura antes de cortar
Longitud total de la cinta de canto - 96.644 m
Longitud total de corte - 194.425 m
| Materiales | Herrajes |
|---|---|
|
Encimera 28x600x4100 ( color H1253_19) - 1 uds. + Cinta de canto - 0 m Aglomerado laminado 16x1830x2750 ( color H1253_19) - 2 uds. + Cinta de canto 1 x 19 (F206_9.webp) - 23.615 m Aglomerado 3x1700x2745 ( color H1137_12) - 1 uds. + Cinta de canto - 0 m Aglomerado laminado 16x1830x2750 ( color H1122_22) - 1 uds. + Cinta de canto 1 x 19 (F206_9.webp) - 32.938 m Aglomerado laminado 16x1830x2750 ( color H1253_19.webp) - 2 uds. + Cinta de canto 1 x 19 (H1253_19.webp) - 40.091 m Aglomerado 3x1700x2745 ( color W1000_9) - 1 uds. + Cinta de canto - 0 m Стекло 4x1605x2550 ( color Glass) - 1 uds. + Cinta de canto - 0 m |
Hardware not specified |
Descripción de Flatma:

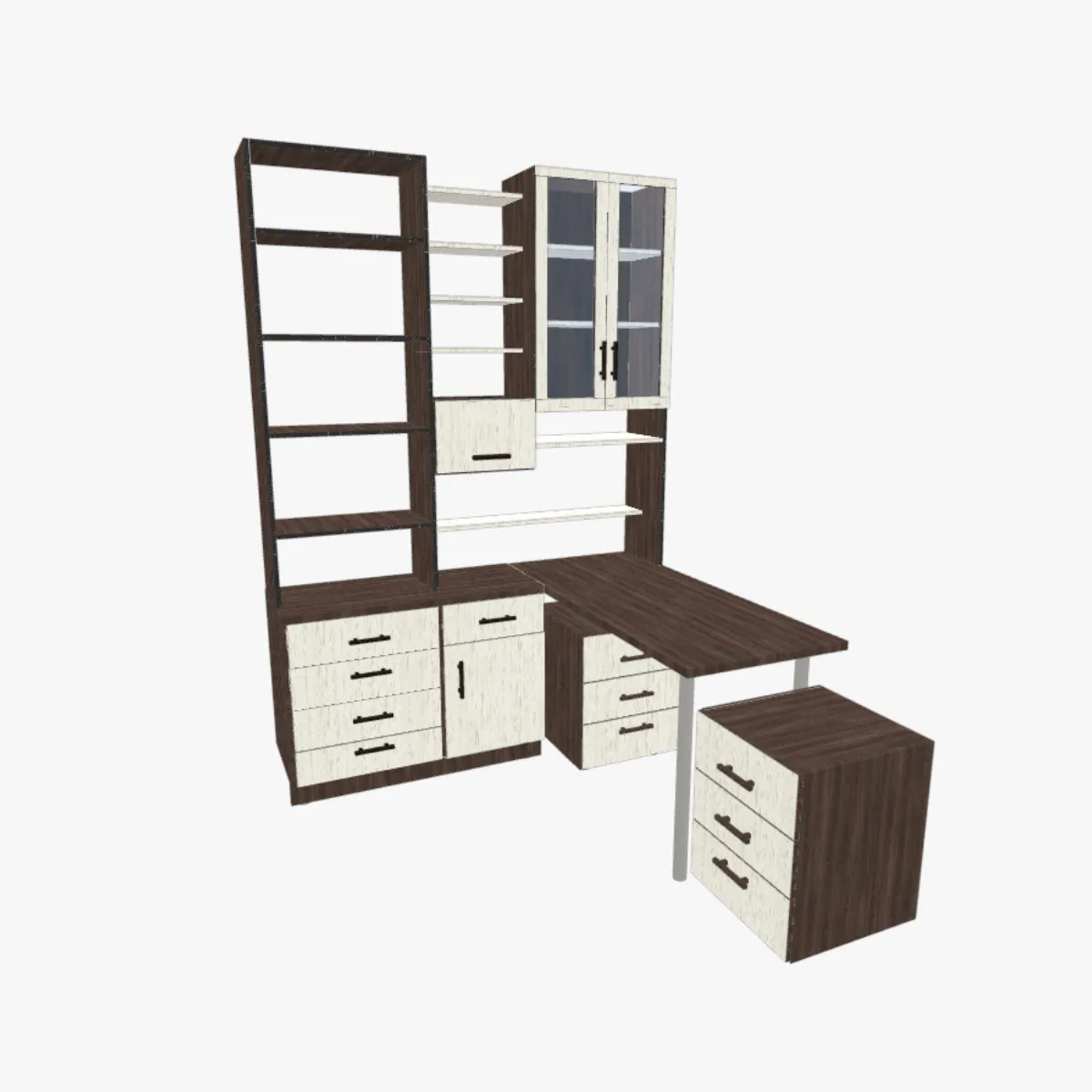

Esta estación de trabajo modular en forma de L ofrece una solución integral y con estilo para oficinas en el hogar o espacios de estudio. El diseño contemporáneo integra un escritorio principal en esquina con un módulo de almacenamiento alto, combinando gabinetes cerrados, estantes abiertos y un práctico cajonero. La inclusión de puertas de vidrio en el librero superior aporta ligereza visual, mientras que la posibilidad de girar el escritorio 90 grados o añadir dos mesitas rodantes bajo él brinda una flexibilidad notable para adaptarse a diferentes rutinas y necesidades de espacio.
Detalles Constructivos: Planos de Estación de Trabajo
La estructura principal tiene unas dimensiones de 240 cm de ancho, 60 cm de profundidad y 200 cm de alto. El escritorio funciona como un elemento independiente, permitiendo su rotación para formar la configuración en L o su reubicación según preferencia. El módulo de almacenamiento incorpora un cajonero base, dos gabinetes altos para libros —uno con puertas de vidrio y otro con puerta de apertura horizontal— y estantes intermedios. Tanto el cajonero como el escritorio contemplan patas regulables en altura para un acabado nivelado y profesional.
Materiales y Herrajes
La construcción emplea tableros de melamina de 16 mm y una cubierta de escritorio de 28 mm de espesor. Los colores principales son H1253_19, H1137_12 y H1122_22, con un panel posterior en color W1000_9. Se incluye un panel de vidrio de 4 mm para las puertas del gabinete alto. El proyecto requiere un total de 6 tableros de melamina y MDF en formatos estándar de 183x275 cm y 170x274,5 cm. La longitud total de canto aplicado es de 96,644 metros, con un factor de aprovechamiento del material del 40,28%.
Proceso de Ensamblaje
El ensamblaje implica un corte total de 194,425 metros lineales de material. La longitud significativa de canto a aplicar (96,644 m) sugiere una fase de acabado de bordes meticulosa. La naturaleza modular del diseño facilita una construcción por etapas, permitiendo ensamblar primero el módulo de almacenamiento y luego integrar el escritorio y los elementos móviles.
Opciones de Adaptación
Los planos están disponibles para vista previa antes de descargar, sirviendo como material de referencia y punto de partida. Las dimensiones pueden requerir ajustes según las condiciones específicas del sitio, por lo que este proyecto no constituye una especificación final. La altura regulable de las patas y la modularidad intrínseca del diseño permiten adaptaciones en profundidad o altura para integrarse en nichos o bajo techos inclinados.
Preguntas Frecuentes
P: ¿Cómo adaptar las dimensiones a un espacio diferente?
R: La modularidad es clave. El módulo de almacenamiento de 200 cm de alto y 60 cm de profundidad puede construirse de forma independiente. El escritorio, al ser un elemento separado, puede reducirse en longitud o incluso omitirse, utilizando solo las mesitas rodantes. Recuerda que las dimensiones finales siempre pueden requerir ajustes según el espacio disponible.
P: ¿Qué materiales se necesitan y cuántos tableros?
R: Se necesitan tableros de melamina de 16 mm en colores H1253_19, H1122_22 y H1137_12, además de MDF para el panel posterior. En total, el proyecto utiliza 6 tableros de grandes formatos (183x275 cm y 170x274,5 cm) y una pieza de vidrio de 160,5x255 cm. El factor de aprovechamiento del material es del 40,28%.
P: ¿Qué tan complejo es el proceso de ensamblaje?
R: La complejidad es media-alta, debido a la cantidad de componentes y al acabado de bordes requerido. El proceso implica cortar 194,425 metros lineales de material y aplicar 96,644 metros de canto. Se recomienda experiencia previa en el manejo de melamina y ensamblaje de gabinetes modulares.
P: ¿Cómo descargar y usar los planos?
R: Los planos detallados, con listas de corte y vistas explosivas, están disponibles para vista previa. Sirven como una guía de referencia fundamental. Antes de proceder con el corte, es crucial verificar todas las medidas y adaptarlas a los materiales y herramientas locales disponibles.
