Mesa de Trabajo con Almacenamiento: Planos y Guía de Construcción
Modelo 3D interactivo: gírelo para inspeccionarlo, ábralo en el diseñador para personalizarlo
Este proyecto es compartido por la comunidad y sirve como referencia y punto de partida. Verifique todas las dimensiones y la correcta estructura antes de cortar
Longitud total de la cinta de canto - 78.158 m
Longitud total de corte - 121.954 m
| Materiales | Herrajes |
|---|---|
|
Encimera 38x600x4100 ( color H1115_12) - 1 uds. + Cinta de canto - 0 m Aglomerado laminado 16x1830x2750 ( color U702_9) - 1 uds. + Cinta de canto 1 x 19 (U702_9) - 39.784 m Aglomerado 3x1220x2440 ( color W1000_9) - 1 uds. + Cinta de canto - 0 m Aglomerado laminado 16x1830x2750 ( color F187_9) - 1 uds. + Cinta de canto 1 x 19 (F187_9) - 12.19 m Aglomerado laminado 10x1830x2750 ( color H1122_22) - 1 uds. + Cinta de canto 1 x 19 (H1334_9) - 26.184 m |
Conectores de tornillo - 68 uds. Bisagra - 2 uds. |
Descripción de Flatma:
Los diseños de mobiliario que integran superficies de trabajo con almacenamiento vertical ofrecen una solución práctica para espacios de oficina en el hogar o talleres. Este proyecto presenta una mesa con estructura de gabinetes, siguiendo una estética minimalista con líneas rectas y una combinación de colores neutros. La propuesta busca maximizar la utilidad en un perfil delgado, ideal para ubicarse frente a una ventana y aprovechar la luz natural.

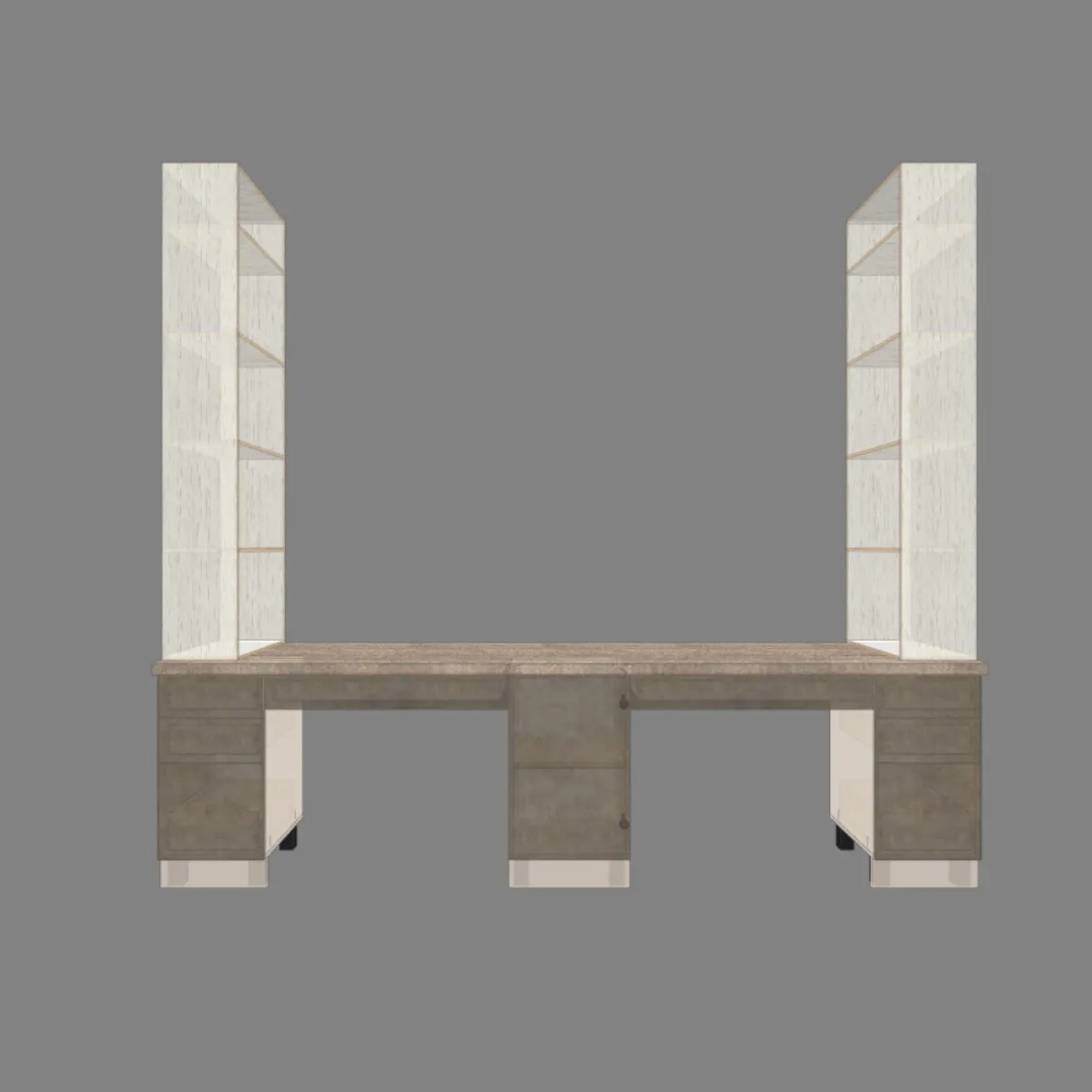

Detalles Constructivos: planos de mesa con medidas
La estructura principal tiene dimensiones de 410 cm de largo, 60 cm de profundidad y 183 cm de altura. El diseño es rectangular, organizado en secciones verticales y horizontales. Incluye dos columnas de estantería cerrada y un área central abierta que funciona como escritorio. La profundidad de 60 cm es una medida estándar para mesas de trabajo y permite una superficie amplia sin ocupar un espacio excesivo en la habitación.
Materiales y Herrajes
Para la construcción se requieren tableros de melamina en diferentes espesores. La cubierta principal utiliza un tablero de 38 mm de espesor en color H1115_12. Los cuerpos de los gabinetes emplean aglomerado melamínico (LDSB) de 16 mm en tonos U702_9 (gris claro) y F187_9. Un tablero de 10 mm en color H1122_22 completa los elementos estructurales. Se necesita un total de 78,158 metros lineales de canto de 19 mm para los bordes, en los colores correspondientes a cada panel. La eficiencia de corte del material es del 56,39%.
Proceso de Ensamblaje
El ensamblaje implica un corte total de 121,954 metros lineales en los diferentes tableros. La preparación de las piezas, con el cantado completo de los bordes visibles, es un paso crucial antes del montaje. La estructura se construye a partir de módulos verticales independientes que luego se unen y se coronan con la cubierta superior maciza.
Opciones de Adaptación
Las dimensiones pueden requerir ajustes según las condiciones específicas del sitio, como la altura del techo o la longitud disponible de la pared. Este proyecto sirve como material de referencia y punto de partida, no como especificación final. Los planos están disponibles para vista previa antes de descargar, lo que permite evaluar los cambios necesarios en el ancho, la altura o la distribución interna de los compartimentos.
Preguntas Frecuentes
P: ¿Cómo adaptar las dimensiones a un espacio diferente?
R: Para espacios más estrechos, se puede reducir el largo total de 410 cm manteniendo la proporción entre las secciones. La altura de 183 cm también es ajustable, considerando dejar un espacio de al menos 70 cm para la zona de trabajo sentado si se usa como escritorio.
P: ¿Qué materiales se necesitan y cuántos tableros?
R: El proyecto utiliza cuatro tableros grandes de melamina: dos de LDSB de 16x1830x2750 mm, uno de DVP de 3x1220x2440 mm y uno de LDSB de 10x1830x2750 mm, además de la cubierta de 38 mm. Los colores específicos son H1115_12, U702_9, F187_9 y H1122_22.
P: ¿Qué tan complejo es el proceso de ensamblaje?
R: El ensamblaje tiene una complejidad media-alta debido al gran número de cortes (121,954 metros lineales en total) y a la necesidad de aplicar 78,158 metros de canto. Se recomienda experiencia previa en el trabajo con melamina y el uso de herramientas de corte precisas.
P: ¿Cómo descargar y usar los planos?
R: Los planos están disponibles para vista previa antes de descargar. Al revisarlos, se pueden verificar todas las piezas y sus dimensiones exactas. Es fundamental cruzar estas medidas con el espacio disponible y confirmar la disponibilidad de los tableros en los formatos y colores listados antes de proceder con la compra de materiales.
