Postazione Lavoro Modulare: Progetto con Tavole e Misure

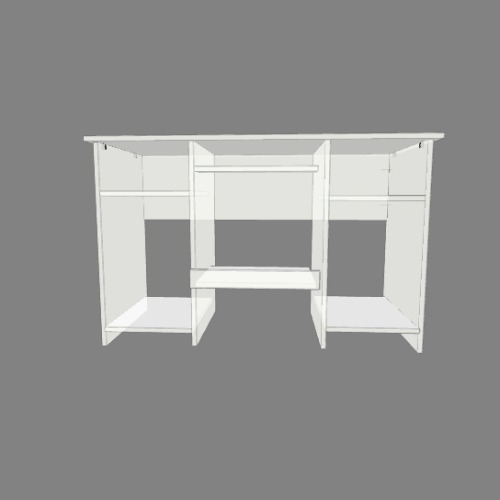

Modello 3D interattivo: ruota per ispezionare, apri nel designer per personalizzare
Questo progetto è condiviso dalla comunità e serve come riferimento e punto di partenza. Verificare tutte le dimensioni e la correttezza strutturale prima di tagliare
Lunghezza totale del bordo - 96.644 m
Lunghezza totale di taglio - 194.425 m
| Materiali | Ferramenta |
|---|---|
|
Piano di lavoro 28x600x4100 ( color H1253_19) - 1 pz. + Bordo - 0 m Pannello truciolare laminato 16x1830x2750 ( color H1253_19) - 2 pz. + Bordo 1 x 19 (F206_9.webp) - 23.615 m Pannello truciolare 3x1700x2745 ( color H1137_12) - 1 pz. + Bordo - 0 m Pannello truciolare laminato 16x1830x2750 ( color H1122_22) - 1 pz. + Bordo 1 x 19 (F206_9.webp) - 32.938 m Pannello truciolare laminato 16x1830x2750 ( color H1253_19.webp) - 2 pz. + Bordo 1 x 19 (H1253_19.webp) - 40.091 m Pannello truciolare 3x1700x2745 ( color W1000_9) - 1 pz. + Bordo - 0 m Стекло 4x1605x2550 ( color Glass) - 1 pz. + Bordo - 0 m |
Hardware not specified |
Descrizione di Flatma:
Una postazione di lavoro angolare modulare che unisce funzionalità e design contemporaneo per uno studio o un ufficio domestico. Il layout a L offre una superficie di lavoro ampia, affiancata da un'organizzazione intelligente con libreria a muro, cassetti e ante in vetro. La flessibilità del tavolo, che può essere orientato a 90 gradi, e l'integrazione di elementi mobili come le due carrelline sottoscrivania, rispondono alle esigenze di uno spazio dinamico e personalizzabile. Le linee pulite e la combinazione di chiusure opache e trasparenti creano un ambiente di lavoro ordinato e ispirante.
Dettagli Costruttivi: progetto zona lavoro con misure
Il sistema modulare si sviluppa su una larghezza complessiva di circa 240 centimetri, un'altezza di 200 centimetri e una profondità di 60 centimetri per la scrivania. La struttura principale comprende un comò, due librerie a muro e una serie di ripiani aperti. Una delle librerie superiori presenta ante in vetro, mentre l'altra utilizza un'anta ad apertura orizzontale. La scrivania angolare è un elemento indipendente, progettato per essere ruotato o spostato, e sia questa che il comò prevedono piedini regolabili in altezza. Le misure standard per una postazione ergonomica suggeriscono un'altezza del piano di lavoro compresa tra 72 e 75 centimetri, facilmente raggiungibile con i supporti regolabili.
Materiali e Ferramenta
La costruzione utilizza pannelli di truciolare rivestito (Laminato HPL) da 16 millimetri di spessore, con finiture nei colori H1253_19, H1137_12 e H1122_22. Il piano lavoro, spesso 28 millimetri, garantisce robustezza. Per i fondi e alcuni elementi divisori è impiegato pannello di fibra a media densità (MDF) rivestito da 3 millimetri. L'anta vetrata è realizzata in vetro da 4 millimetri. La bordatura ABS da 1x19 millimetri, nei codici F206_9 e H1253_19, copre una lunghezza totale di 96,644 metri. L'efficienza di taglio dei pannelli si attesta sul 40,28%, un dato utile per la pianificazione dell'acquisto del materiale.
Processo di Montaggio
L'assemblaggio richiede una lavorazione accurata dei pannelli, con una lunghezza totale di taglio di 194,425 metri. La preparazione delle tavole, la fresatura per le guide dei cassetti e l'applicazione della bordatura rappresentano le fasi più impegnative. La modularità del progetto consente di montare e posizionare i singoli blocchi (librerie, comò, scrivania) separatamente, semplificando le operazioni in spazi ristretti.
Opzioni di Adattamento
Le dimensioni indicate possono richiedere adattamenti in base alle condizioni specifiche del locale, come l'altezza del soffitto o la presenza di battiscopa. La flessibilità intrinseca del design permette di omettere o ridimensionare alcuni moduli, ad esempio optando per una sola libreria a muro. Le tavole di progetto sono disponibili in anteprima prima del download e fungono da materiale di riferimento e punto di partenza per sviluppi personalizzati, non da specifica finale esecutiva.
Domande Frequenti
D: Come adattare le dimensioni a uno spazio diverso?
R: La modularità permette di ridistribuire gli elementi. Ad esempio, si può ridurre la larghezza complessiva eliminando una delle librerie a muro o accorciando la lunghezza del piano lavoro, ricordando di ricalcolare la quantità di pannelli necessari, che nel progetto originale ammonta a 7 unità di formati diversi.
D: Quali materiali sono necessari e quanti pannelli servono?
R: Il progetto utilizza principalmente truciolare rivestito da 16 mm nei colori H1253_19, H1137_12 e H1122_22, oltre a un piano lavoro spesso 28 mm. Sono richiesti in totale 7 pannelli, tra cui 5 in Laminato HPL da 16 mm, 1 in MDF rivestito da 3 mm e 1 lastra di vetro da 4 mm.
D: Quanto è complesso il processo di montaggio?
R: La complessità è media, data la necessità di tagli precisi e l'applicazione di bordatura. La lunghezza totale dei tagli da effettuare è di 194,425 metri, mentre la bordatura da applicare misura 96,644 metri, operazioni che richiedono attrezzatura adeguata e cura del dettaglio.
D: Come scaricare e utilizzare le tavole?
R: Le tavole tecniche, con le misure dettagliate dei singoli componenti, sono consultabili in anteprima. Una volta scaricate, costituiscono una base di partenza che deve essere verificata e adattata in fase di realizzazione, considerando anche il fattore di utilizzo del materiale del 40,28% per ottimizzare gli acquisti.
