Armadio Lavanderia: Tavole, Materiali e Guida al Montaggio

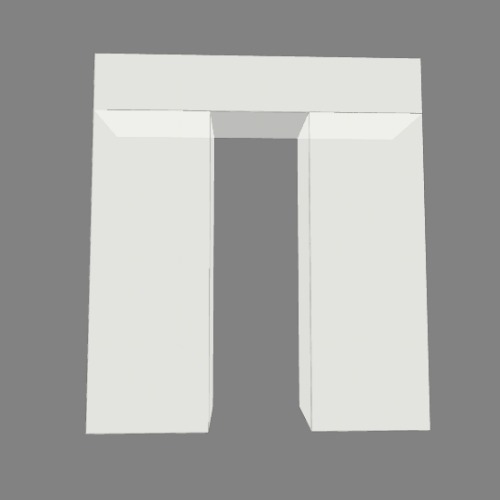

Modello 3D interattivo: ruota per ispezionare, apri nel designer per personalizzare
Questo progetto è condiviso dalla comunità e serve come riferimento e punto di partenza. Verificare tutte le dimensioni e la correttezza strutturale prima di tagliare
Lunghezza totale del bordo - 61.323 m
Lunghezza totale di taglio - 100.577 m
| Materiali | Ferramenta |
|---|---|
|
Pannello truciolare laminato 16x1830x2750 ( color H1334_9) - 4 pz. + Bordo 1 x 19 (H1334_9) - 61.323 m Pannello truciolare 3x1700x2745 ( color W1000_9) - 1 pz. + Bordo - 0 m |
Confermate - 76 pz. Cerniera - 12 pz. |
Descrizione di Flatma:
Un armadio lavanderia dal design minimalista integra in un'unica struttura organizzata la zona lavatrice e lo stoccaggio. La composizione alterna ripiani aperti e ante chiuse, creando un mobile autonomo che sfrutta la verticalità. La finitura in laminato H1334_9 con venatura legno si abbina a dettagli in bianco W1000_9 per un risultato sobrio e adatto a interni contemporanei, offrendo una soluzione di stoccaggio intelligente per ambienti urbani.
Dettagli Costruttivi: progetto armadio con misure
La struttura rettangolare si sviluppa in altezza con una logica di suddivisione simmetrica in segmenti superiore, centrale e inferiore. La zona centrale accoglie l'alloggiamento per la lavatrice, affiancato da spazi di ripostiglio. La profondità standard per questo tipo di mobile permette di ospitare elettrodomestici frontali, mentre l'altezza complessiva massimizza lo spazio di carico verticale. La configurazione con supporto a muro garantisce stabilità alla carcassa principale.
Materiali e Ferramenta
La costruzione impiega pannelli di truciolare rivestito melaminico (LDSB) da 16 mm di spessore, finitura H1334_9, e un pannello di truciolare (DVP) da 3 mm, finitura W1000_9. Il progetto utilizza quattro pannelli LDSB e uno DVP, con un fattore di utilizzo del materiale del 61,89%. Per i bordi a vista è prevista una bordatura ABS da 19 mm, colore H1334_9, per una lunghezza totale di 61,323 metri.
Processo di Montaggio
Il montaggio richiede tagli per una lunghezza totale di 100,577 metri e l'applicazione della bordatura citata. La sequenza di assemblaggio prevede la costruzione della carcassa principale, il fissaggio delle divisioni interne e l'installazione delle ante e dei ripiani. La presenza di un supporto a muro richiede un'attenta verifica del livellamento durante l'ancoraggio.
Opzioni di Adattamento
Le dimensioni possono richiedere adattamenti alle condizioni specifiche del sito di installazione, come l'altezza del soffitto o la profondità della nicchia. Le tavole sono disponibili in anteprima prima del download per una verifica preliminare. Questo progetto funge da materiale di riferimento e punto di partenza per sviluppi personalizzati, non da specifica finale esecutiva.
Domande Frequenti
D: Come adattare le dimensioni a uno spazio diverso?
R: La modularità della struttura permette di scalare la larghezza aggiungendo o riducendo moduli a colonna. Per modifiche sostanziali, è necessario ricalcolare il taglio dei pannelli, considerando che il progetto originale utilizza quattro pannelli LDSB da 1830x2750 mm con un'efficienza del 61,89%.
D: Quali materiali sono necessari e quanti pannelli servono?
R: Il progetto specifica l'uso di truciolare laminato melaminico da 16 mm, colore H1334_9, e truciolare da 3 mm, colore W1000_9. L'elenco materiali indica quattro pannelli LDSB e un pannello DVP, con 61,323 metri di bordo ABS da applicare.
D: Quanto è complesso il processo di montaggio?
R: La complessità è media, data la necessità di realizzare tagli precisi per un totale di 100,577 metri lineari e di applicare correttamente oltre 61 metri di bordatura. La fase critica è l'allineamento e il fissaggio del supporto a muro per la stabilità.
D: Come scaricare e utilizzare le tavole?
R: Le tavole tecniche sono consultabili in anteprima prima del download. Una volta ottenute, servono come base di progetto da integrare con le misure del proprio ambiente, poiché le dimensioni indicate potrebbero richiedere adattamenti.
