Armadio Ingresso: Progetto con Specchio e Misure per Montaggio

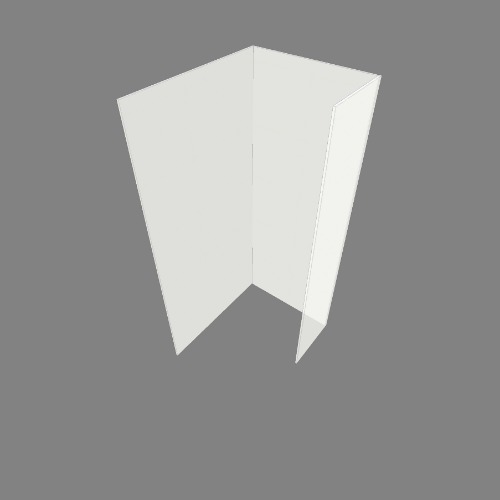

Modello 3D interattivo: ruota per ispezionare, apri nel designer per personalizzare
Questo progetto è condiviso dalla comunità e serve come riferimento e punto di partenza. Verificare tutte le dimensioni e la correttezza strutturale prima di tagliare
Lunghezza totale del bordo - 46.082 m
Lunghezza totale di taglio - 106.924 m
| Materiali | Ferramenta |
|---|---|
|
Pannello truciolare laminato 16x2070x2800 ( color H1180_37) - 2 pz. + Bordo 1 x 19 (H1180_37) - 35.078 m Pannello truciolare laminato 16x2070x2800 ( color U104_9) - 1 pz. + Bordo 1 x 19 (U104_9) - 11.004 m Pannello truciolare 3x2070x2800 ( color W1000_9) - 1 pz. + Bordo - 0 m Pannello truciolare 3x1220x2440 ( color U104_9) - 1 pz. + Bordo - 0 m Зеркало 4x1605x2550 ( color Mirror) - 1 pz. + Bordo - 0 m |
Confermate - 50 pz. Cerniera - 7 pz. Minifix - 8 pz. Rafix - 10 pz. Supporto per ripiano - 2 pz. |
Descrizione di Flatma:
Un armadio da ingresso con specchio a tutta altezza integra funzionalità e design minimalista, ideale per ambienti d'ingresso che richiedono soluzioni di stoccaggio efficienti e un punto di vestizione. La combinazione di ante chiare, finiture in legno naturale e una pannello specchiante ampio crea un mobile pratico e dal carattere contemporaneo, adatto a diverse atmosfere domestiche. Questo progetto di armadio con misure offre una base solida per chi cerca ispirazione per un mobile su misura.
Dettagli Costruttivi: Progetto Armadio con Misure
Le dimensioni complessive del mobile sono 255 cm di altezza, 160,5 cm di larghezza e 45 cm di profondità. La struttura verticale rettangolare organizza lo spazio in quattro compartimenti chiusi e una zona a scaffale aperta, affiancata dallo specchio a tutta altezza. Queste misure per un armadio fai da te rappresentano una configurazione standard, ma la profondità di 45 cm e l'altezza di 255 cm possono essere confrontate con le misure standard degli armadi a muro per valutare eventuali adattamenti.
Materiali e Ferramenta
La carcassa principale utilizza pannelli di truciolare rivestito melaminico da 16 mm, nei colori H1180_37 (legno naturale) e U104_9 (tonalità neutra). Per i fondi e le parti non in vista è previsto pannello di fibra (DVP) da 3 mm. Lo specchio misura 4 mm di spessore. I bordi dei pannelli melaminici sono rifiniti con bordo ABS da 1x19 mm, per una lunghezza totale di 46,082 metri. Il fattore di utilizzo del materiale dalle lastre grezze raggiunge il 37,05%.
Processo di Montaggio
Il montaggio dell'armadio fai da te prevede la lavorazione di pannelli con una lunghezza di taglio totale di 106,924 metri e la successiva applicazione della bordatura. L'assemblaggio richiede una sequenza logica che parte dalla costruzione dei moduli chiusi, per poi integrare la struttura portante dello specchio e gli elementi aperti.
Opzioni di Adattamento
Le tavole con le misure sono disponibili in anteprima prima del download per una verifica preliminare. Le dimensioni indicate potrebbero richiedere adattamenti alle condizioni specifiche del sito di installazione, come l'altezza del soffitto o la presenza di battiscopa. Questo progetto funge da materiale di riferimento e punto di partenza per sviluppi personalizzati, non da specifica finale esecutiva.
Domande Frequenti
D: Come adattare le dimensioni a uno spazio diverso?
R: La modifica delle dimensioni parte dall'altezza e dalla larghezza complessiva. Il progetto originale è alto 255 cm e largo 160,5 cm; riducendo o aumentando il numero dei moduli verticali si può adattare la larghezza, mentre l'altezza va calibrata sul soffitto reale, considerando che lo specchio misura 255 cm.
D: Quali materiali sono necessari e quanti pannelli servono?
R: Servono principalmente pannelli melaminici da 16 mm. Dal progetto risultano necessari 2 pannelli nel colore H1180_37 e 1 nel colore U104_9, entrambi in formato 2070x2800 mm, oltre a pannelli DVP e uno specchio di 1605x2550 mm. Il calcolo del materiale ha un tasso di utilizzo del 37,05%.
D: Quanto è complesso il processo di montaggio?
R: La complessità è media, data la presenza di elementi distinti come lo specchio e i moduli chiusi. La preparazione dei pezzi richiede tagli per una lunghezza totale di 106,9 metri e l'applicazione di oltre 46 metri di bordatura, operazioni che richiedono attrezzatura adeguata.
D: Come scaricare e utilizzare le tavole?
R: Le tavole del progetto, con le misure dettagliate, sono disponibili per il download dopo un'anteprima. Vanno utilizzate come base di partenza per sviluppare un disegno tecnico definitivo, verificando tutte le misure e l'elenco materiali nel contesto d'uso specifico.
