Mesa de Oficina con Estantería: Planos y Guía de Construcción
Modelo 3D interactivo: gírelo para inspeccionarlo, ábralo en el diseñador para personalizarlo
Este proyecto es compartido por la comunidad y sirve como referencia y punto de partida. Verifique todas las dimensiones y la correcta estructura antes de cortar
Longitud total de la cinta de canto - 34.174 m
Longitud total de corte - 81.083 m
| Materiales | Herrajes |
|---|---|
|
Aglomerado laminado 26x1830x2750 ( color H1176_37) - 1 uds. + Cinta de canto 1 x 35 (H1176_37) - 8.538 m Aglomerado laminado 16x1830x2750 ( color H1176_37) - 1 uds. + Cinta de canto 1 x 19 (H1176_37) - 22.476 m Aglomerado laminado 16x1830x2750 ( color W1000_9) - 1 uds. + Cinta de canto 1 x 19 (W1000_9) - 3.16 m Aglomerado 3x1700x2745 ( color W1000_9) - 1 uds. + Cinta de canto - 0 m |
Hardware not specified |
Descripción de Flatma:
Una mesa de oficina en esquina con estantería integrada ofrece una solución funcional y de diseño minimalista para el trabajo en casa. Este diseño combina una superficie de trabajo amplia con almacenamiento vertical accesible, utilizando una paleta de textura de madera clara y blanco mate para integrarse en distintos estilos de interiores. La estructura independiente permite su colocación en cualquier rincón, optimizando el espacio disponible.

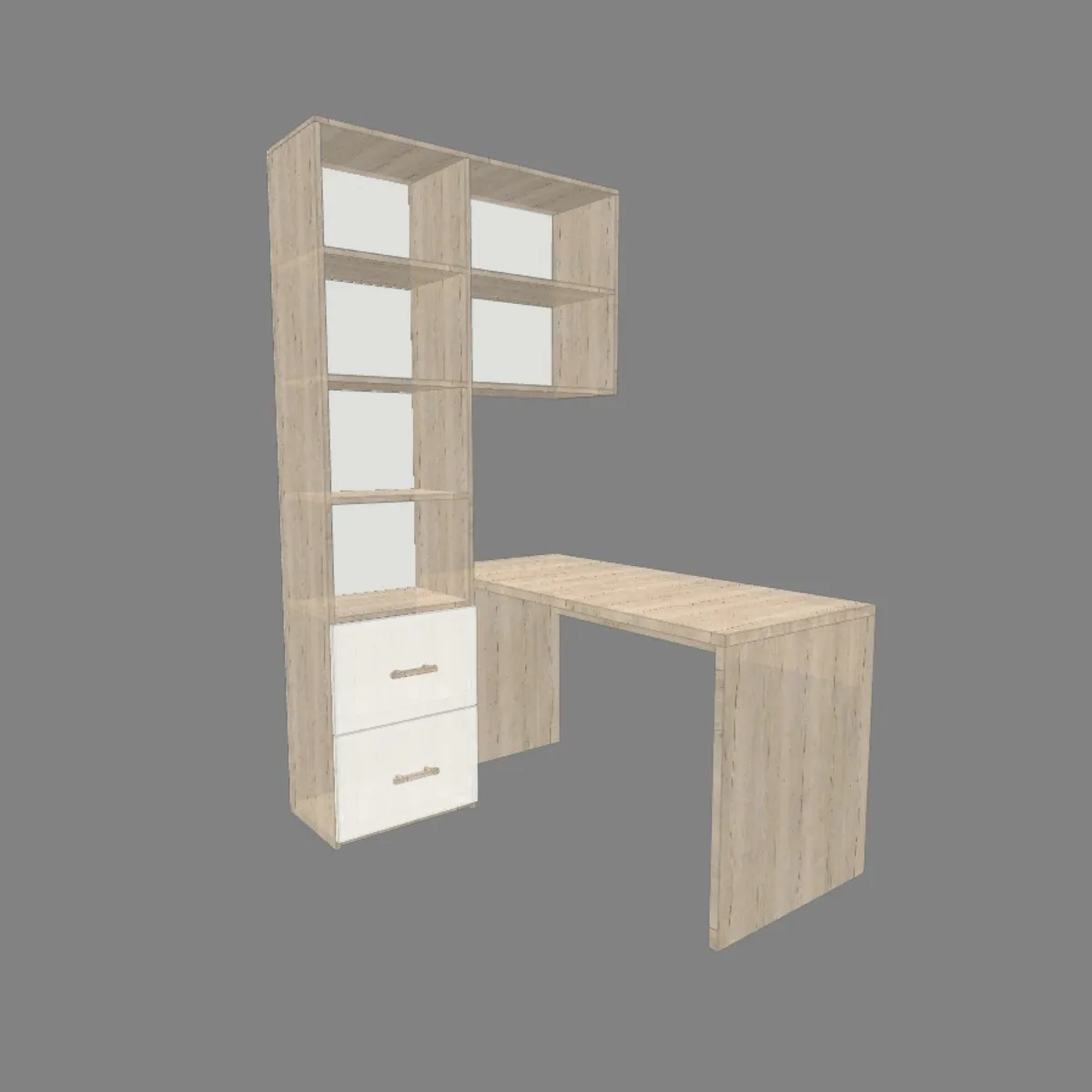

Detalles Constructivos: planos de mesa con medidas
Las dimensiones generales del proyecto son 183 cm de ancho, 275 cm de largo y 75 cm de altura, formando una configuración en L. El diseño incorpora cuatro estantes abiertos y dos cajones, proporcionando una combinación de almacenamiento visible y cerrado. La altura estándar de una mesa de oficina suele oscilar entre 72 y 75 cm, por lo que estas medidas se alinean con la ergonomía común para una silla de escritorio. Los planos detallan el corte de cada panel para esta configuración específica.
Materiales y Herrajes
Para la construcción se requieren cuatro tableros: uno de melamina de 26 mm de espesor, dos de melamina de 16 mm y uno de tablero de fibra de densidad media (MDF) de 3 mm. Los acabados son textura de madera clara (H1176_37) y blanco mate (W1000_9). El factor de aprovechamiento del material en este proyecto es del 41,33%. Se necesita un total de 34,174 metros lineales de canto adhesivo: 8,538 m de canto de 35 mm para el panel más grueso y 25,636 m de canto de 19 mm para los paneles delgados.
Proceso de Ensamblaje
El ensamblaje implica un corte total de 81,083 metros lineales en los tableros, lo que define la complejidad de la preparación de las piezas. La longitud total de canto a aplicar, 34,174 m, indica un trabajo meticuloso en el acabado de los bordes para un resultado profesional. La unión de la estructura en L con la torre de estantería requiere precisión para garantizar la estabilidad del conjunto.
Opciones de Adaptación
Los planos están disponibles para vista previa antes de descargar y sirven como material de referencia. Las dimensiones pueden requerir ajustes según las condiciones específicas del sitio, como la altura del techo o la ubicación de enchufes. Este proyecto funciona como un punto de partida sólido, no como una especificación final lista para ejecutar sin una revisión previa del espacio disponible.
Preguntas Frecuentes
P: ¿Cómo adaptar las dimensiones a un espacio diferente?
R: Se puede modificar el largo o el ancho de los módulos ajustando el corte de los tableros base. Es crucial recalcular la cantidad de material, ya que el proyecto original usa cuatro tableros completos con un aprovechamiento del 41,33%.
P: ¿Qué materiales se necesitan y cuántos tableros?
R: El diseño utiliza melamina en espesores de 26 mm y 16 mm, y un tablero de MDF de 3 mm. En total, se requieren cuatro tableros de formato estándar: uno de 26 mm, dos de 16 mm y uno de 3 mm.
P: ¿Qué tan complejo es el proceso de ensamblaje?
R: La complejidad es media-alta, debido al corte de 81,083 metros lineales de material y la aplicación de 34,174 metros de canto adhesivo. La unión de la mesa en L con la estructura vertical requiere atención al detalle para mantener la cuadratura.
P: ¿Cómo descargar y usar los planos?
R: Los planos están disponibles para vista previa, lo que permite verificar las medidas y el listado de cortes. Al descargarlos, se recomienda contrastar las dimensiones (183x275x75 cm) con el espacio real disponible y verificar la disponibilidad local de los acabados H1176_37 y W1000_9.
