Waschtischschrank: Bauplan, Maße und Materialliste
Interaktives 3D-Modell: drehen zur Ansicht, im Designer öffnen zum Anpassen
Dieses Projekt wird von der Community geteilt und dient als Referenz und Ausgangspunkt. Überprüfen Sie alle Maße und die strukturelle Richtigkeit vor dem Zuschneiden
Gesamtlänge der Kantenumleimung - 54.958 m
Gesamtschnittlänge - 101.742 m
| Materialien | Beschläge |
|---|---|
|
Beschichtete Spanplatte 16x1830x2750 ( color W1000_9) - 1 Stk. + Kantenumleimung 1 x 19 (W1000_9) - 22.816 m Spanplatte 3x1700x2745 ( color W1000_9) - 1 Stk. + Kantenumleimung - 0 m Arbeitsplatte 28x600x4100 ( color W1000_9) - 1 Stk. + Kantenumleimung - 0 m Beschichtete Spanplatte 16x1830x2750 ( color H1145_10.webp) - 2 Stk. + Kantenumleimung 1 x 19 (H1145_10.webp) - 32.142 m |
Hardware not specified |
Flatma Beschreibung:

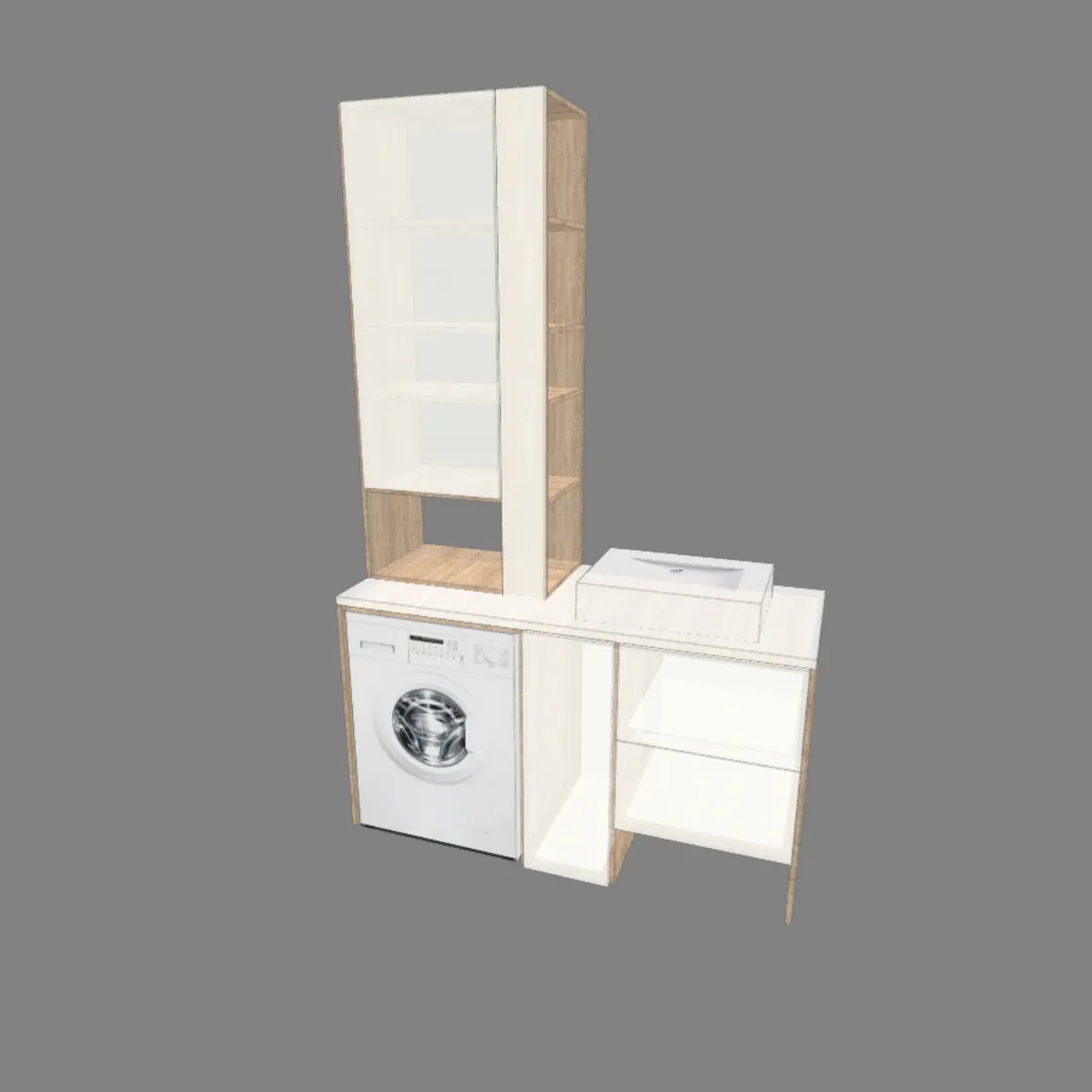

Ein freistehender Waschtischschrank in L-Form bietet praktischen Stauraum und eine ergonomische Arbeitsfläche für den Waschraum. Das schlichte Design mit einer Kombination aus geschlossenen Fächern und offenen Regalen schafft Ordnung und unterstützt einen aufgeräumten, minimalistischen Look. Die helle Farbgebung mit weißer und holzmaseriger Oberfläche passt sich verschiedenen Einrichtungsstilen an und wirkt zugleich funktional.
Konstruktionsdetails: Waschtischschrank Bauplan mit Maßen
Der Korpus des Schranks besitzt eine Gesamthöhe von 180 cm, eine Tiefe von 60 cm und eine Breite von 180 cm. Die horizontale Arbeitsfläche mit einer Stärke von 28 mm bietet eine stabile Ablage. Die vertikalen Segmente gliedern den Innenraum in mehrere Fächer, die Platz für Waschutensilien und Haushaltswaren bieten. Ein Bereich bleibt für die Unterbringung einer Waschmaschine und gegebenenfalls eines Waschbeckens frei. Die Standardtiefe von 60 cm ermöglicht eine platzsparende Aufstellung auch in schmaleren Räumen.
Materialien und Beschläge
Als Hauptmaterial kommt melaminbeschichtete Spanplatte (LDSB) in 16 mm Stärke zum Einsatz, ergänzt durch eine dünnere Spanplatte (DVP, 3 mm) und eine massive Arbeitsplatte (28 mm). Die Oberflächen zeigen die Dekore W1000_9 (weiß, strukturiert) und H1145_10 (Holzmaserung). Für die Kanten wird ein 19 mm breites ABS-Kantenbanding verwendet, mit einer Gesamtlänge von 54,958 Metern. Der Materialausnutzungsgrad der Platten liegt bei 50,73%.
Montageprozess
Der Zusammenbau erfordert präzise Zuschnitte mit einer Gesamtschnittlänge von 101,742 Metern. Nach dem Kantenanleimen der 54,958 Meter Kantenband folgt die Verschraubung der Korpusseiten, Böden und Einlegeböden. Die Montage der horizontalen Arbeitsplatte bildet den Abschluss. Die Pläne stehen vor dem Herunterladen zur Vorschau bereit und dienen als Referenzmaterial für die individuelle Planung.
Anpassungsoptionen
Die vorgegebenen Maße können je nach den spezifischen Gegebenheiten vor Ort Anpassungen erfordern, beispielsweise in der Höhe oder Breite der einzelnen Fächer. Das Projekt dient als Ausgangspunkt für eigene Berechnungen, nicht als endgültige Spezifikation. Die Farbkombination lässt sich durch andere Melamindekore austauschen, um den Schrank an die vorhandene Raumgestaltung anzupassen.
Häufig gestellte Fragen
F: Wie lassen sich die Maße an einen anderen Raum anpassen?
A: Die Breite von 180 cm lässt sich durch Verlängerung oder Verkürzung der horizontalen Arbeitsplatte und der Seitenteile modular ändern. Die Standardtiefe von 60 cm sollte für die Aufstellung von Haushaltsgeräten beibehalten werden. Die Gesamthöhe von 180 cm kann bei Bedarf reduziert werden.
F: Welche Materialien werden benötigt und wie viele Platten?
A: Für den Bau werden drei Platten melaminbeschichtete Spanplatte (LDSB, 16x1830x2750 mm), eine Platte Spanplatte (DVP, 3x1700x2745 mm) und eine Arbeitsplatte (28x600x4100 mm) verwendet. Die Materialeffizienz liegt bei 50,73%.
F: Wie komplex ist der Montageprozess?
A: Die Montage erfordert präzise Zuschnitte und das fachgerechte Anleimen von über 54 Metern Kantenband. Die Gesamtschnittlänge beträgt 101,742 Meter, was einen mittleren Schwierigkeitsgrad für erfahrene Heimwerker darstellt.
F: Wie kann man die Pläne herunterladen und verwenden?
A: Die Baupläne stehen zur Einsicht bereit, bevor der Download erfolgt. Sie bieten eine detaillierte Grundlage für die eigene Materialbeschaffung und Zuschnittplanung, müssen aber stets an die individuellen Gegebenheiten und Geräteabmessungen vor Ort angepasst werden.
