Schrank über dem Bett: Bauplan, Maße und Materialliste

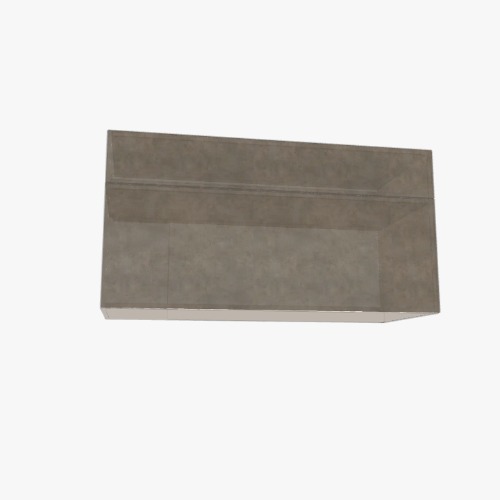

Interaktives 3D-Modell: drehen zur Ansicht, im Designer öffnen zum Anpassen
Dieses Projekt wird von der Community geteilt und dient als Referenz und Ausgangspunkt. Überprüfen Sie alle Maße und die strukturelle Richtigkeit vor dem Zuschneiden
Gesamtlänge der Kantenumleimung - 96.134 m
Gesamtschnittlänge - 155.991 m
| Materialien | Beschläge |
|---|---|
|
Beschichtete Spanplatte 16x1830x2750 ( color W1000_9) - 3 Stk. + Kantenumleimung 1 x 19 (W1000_9) - 53.532 m Beschichtete Spanplatte 16x1830x2750 ( color H1636_12) - 1 Stk. + Kantenumleimung 1 x 19 (H1636_12) - 7.832 m Mitteldichte Faserplatte (MDF) 16x1830x2750 ( color W1000_9) - 2 Stk. + Kantenumleimung 1 x 19 (W1000_9) - 34.77 m Spanplatte 3x1700x2745 ( color W1000_9) - 1 Stk. + Kantenumleimung - 0 m |
Hardware not specified |
Flatma Beschreibung:
Dieses wandmontierte Möbelstück vereint offene Regalflächen mit geschlossenen Fächern und Schubladen zu einer raumsparenden Stauraumlösung über dem Bett. Die klare, symmetrische Formensprache in Weiß und Holzoptik passt zu modernen Schlafzimmern und bietet gleichzeitig praktischen Stauraum. Die Konstruktion als modulares Wandregal erlaubt eine individuelle Anpassung an verschiedene Raumgrößen und Bedürfnisse.
Konstruktionsdetails: Bauplan mit Maßen
Das wandmontierte Regalsystem misst 275 cm in der Breite und 275 cm in der Höhe bei einer Tiefe von 45 cm. Diese Abmessungen entsprechen einer großzügigen, raumhohen Lösung, die Standard-Deckenhöhen berücksichtigt. Der Aufbau gliedert sich in mehrere Sektionen: Obere geschlossene Hängeschränke, seitliche Hochschränke, eine zentrale offene Arbeits- oder Ablagefläche sowie untere Schubladenblöcke. Die integrierten Griffleisten und die Akzentfläche in Holzoptik strukturieren die Front optisch.
Materialien und Beschläge
Für den Korpus kommen melaminbeschichtete Spanplatten (LDSB) in 16 mm Stärke sowie MDF-Platten gleicher Stärke zum Einsatz. Als Dekore dienen W1000_9 (weiß matt) und H1636_12 (holzstrukturiert braun). Verarbeitet werden drei weiße und eine braune LDSB-Platte im Format 1830x2750 mm, zwei weiße MDF-Platten gleichen Formats sowie eine dünnere weiße Spanplatte (DVP, 3 mm). Alle sichtbaren Kanten erhalten ein ABS-Kantenbanding in 1x19 mm, insgesamt 96,13 Meter. Der Materialausnutzungsgrad liegt bei 52,64%.
Montageprozess
Die Montage erfordert präzise Zuschnitte mit einer Gesamtschnittlänge von 155,99 Metern sowie das saubere Anbringen der 96,13 Meter Kantenband. Die wandmontierte Bauweise verlangt eine sichere Befestigung an einer tragfähigen Wand, idealerweise mit einer durchgehenden Trägerleiste. Die symmetrische Anordnung der Elemente vereinfacht die Planung und den Zusammenbau der einzelnen Module.
Anpassungsoptionen
Die Pläne stehen vor dem Herunterladen zur Vorschau bereit. Die Maße können je nach den spezifischen Gegebenheiten vor Ort Anpassungen erfordern, beispielsweise bei abweichender Deckenhöhe oder Bettbreite. Dieses Projekt dient als Referenzmaterial und Ausgangspunkt für die individuelle Planung, nicht als endgültige, unveränderliche Spezifikation.
Häufig gestellte Fragen
F: Wie lassen sich die Maße an einen anderen Raum anpassen?
A: Die Breite von 275 cm lässt sich modular reduzieren, indem einzelne Seitenelemente weggelassen oder schmaler dimensioniert werden. Die Standardtiefe von 45 cm bleibt für den Stauraum über dem Bett empfehlenswert.
F: Welche Materialien werden benötigt und wie viele Platten?
A: Der Bauplan basiert auf siehn Platten: vier LDSB-Platten (drei weiß, eine braun), zwei weiße MDF-Platten und eine dünne weiße DVP-Platte. Alle haben das Format 1830x2750 mm, außer der DVP-Platte mit 1700x2745 mm.
F: Wie komplex ist der Montageprozess?
A: Die Montage erfordert Erfahrung im Möbelbau, da über 156 Meter Material präzise zugeschnitten und 96 Meter Kantenband verarbeitet werden müssen. Die wandmontierte Bauweise stellt zusätzliche Anforderungen an die Statik.
F: Wie kann man die Pläne herunterladen und verwenden?
A: Die detaillierten Pläne mit Stücklisten und Zuschnittskizzen stehen nach einer Vorschau zum Download bereit. Sie bilden die Grundlage für die eigene Materialbeschaffung und den Zuschnitt, wobei der angegebene Ausnutzungsgrad von 52,64% als Richtwert dient.
