Waschmaschinenschrank: Bauplan, Materialliste und Montage

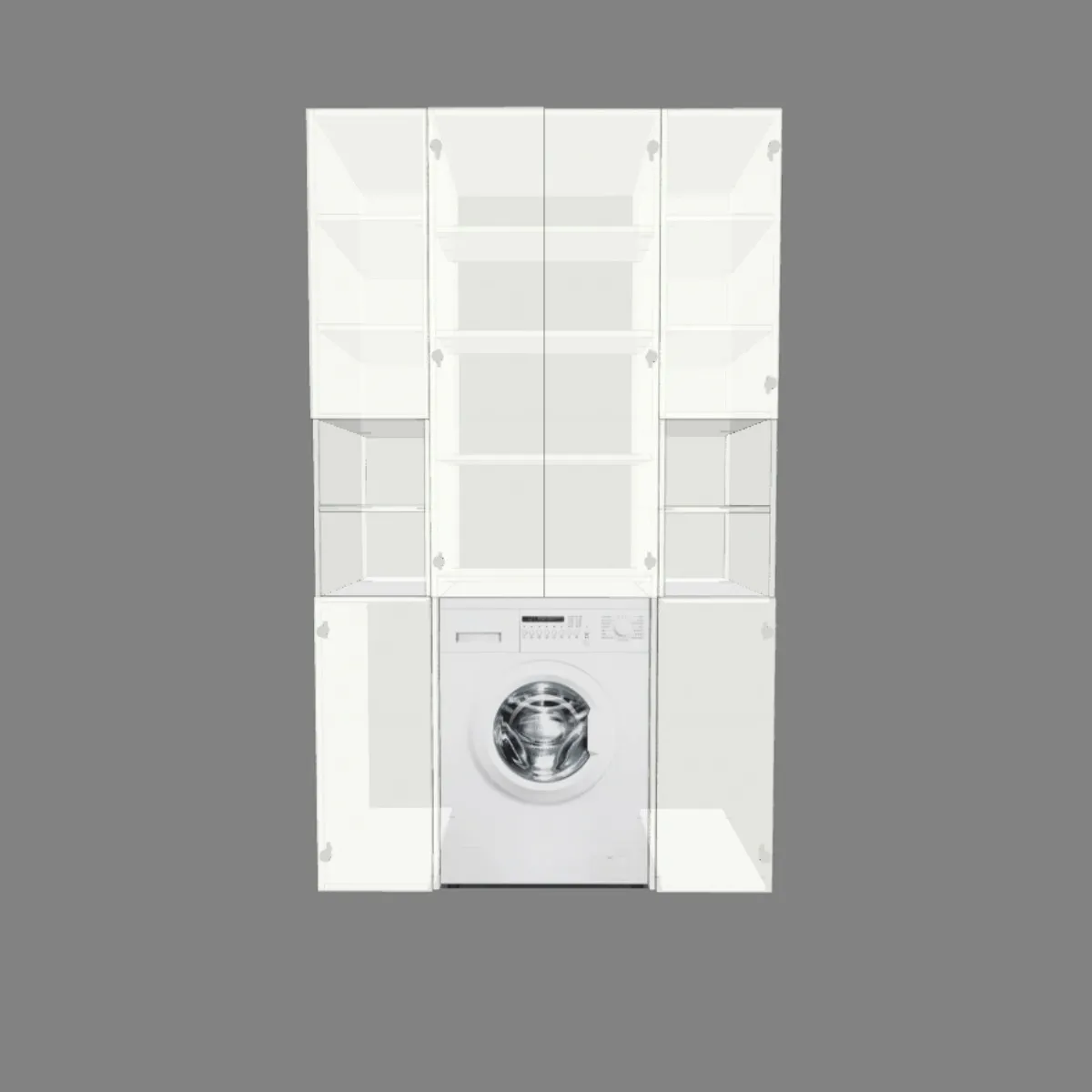

Interaktives 3D-Modell: drehen zur Ansicht, im Designer öffnen zum Anpassen
Dieses Projekt wird von der Community geteilt und dient als Referenz und Ausgangspunkt. Überprüfen Sie alle Maße und die strukturelle Richtigkeit vor dem Zuschneiden
Gesamtlänge der Kantenumleimung - 61.323 m
Gesamtschnittlänge - 100.577 m
| Materialien | Beschläge |
|---|---|
|
Beschichtete Spanplatte 16x1830x2750 ( color H1334_9) - 4 Stk. + Kantenumleimung 1 x 19 (H1334_9) - 61.323 m Spanplatte 3x1700x2745 ( color W1000_9) - 1 Stk. + Kantenumleimung - 0 m |
Confirmats - 76 Stk. Scharnier - 12 Stk. |
Flatma Beschreibung:
Ein freistehender Waschmaschinenschrank strukturiert den Hauswirtschaftsbereich mit klaren Linien und praktischem Stauraum. Das Design kombiniert offene Ablageflächen mit geschlossenen Schrankfächern und einer integrierten Box für die Waschmaschine. Die Oberflächen in Holzoptik H1334_9 und Weiß W1000_9 schaffen einen modernen, minimalistischen Look für die Waschküche oder das Badezimmer.
Konstruktionsdetails: Bauplan Waschmaschinenschrank
Der Schrankkorpus folgt einer vertikalen Aufteilung mit symmetrischen Segmenten. Die Konstruktion bietet sowohl offene Regalbretter für den schnellen Zugriff als auch geschlossene Stauräume. Die integrierte Gerätebox nimmt eine Standard-Waschmaschine auf. Die genauen Abmessungen des Projekts lassen sich vor dem Download einsehen und müssen vor Ort an die Gegebenheiten angepasst werden.
Materialien und Beschläge
Als Hauptmaterial kommt melaminbeschichtete Spanplatte (LDSB) in der Stärke 16 mm mit der Dekorbezeichnung H1334_9 zum Einsatz. Für Rückwände oder Zwischenlagen dient eine 3 mm starke Spanplatte (DVP) in Weiß W1000_9. Der Materialbedarf umfasst vier große LDSB-Platten und eine DVP-Platte. Für die Kanten werden 61,323 Meter ABS-Kante in der Breite 19 mm und Farbe H1334_9 benötigt. Die Materialausnutzung liegt bei 61,89%.
Montageprozess
Der Zusammenbau erfordert präzise Zuschnitte mit einer Gesamtschnittlänge von 100,577 Metern. Nach dem Zuschnitt erfolgt das vollständige Kantenbanding aller sichtbaren Kanten. Die Montage des freistehenden Korpus mit Wandabstützung erfordert grundlegende Kenntnisse im Möbelbau.
Anpassungsoptionen
Die Pläne stehen vor dem Herunterladen zur Vorschau bereit. Die Maße können je nach den spezifischen Gegebenheiten vor Ort Anpassungen erfordern, beispielsweise in der Höhe oder Tiefe. Dieses Projekt dient als Referenzmaterial und Ausgangspunkt für die individuelle Planung, nicht als endgültige Spezifikation.
Häufig gestellte Fragen
F: Wie lassen sich die Maße an einen anderen Raum anpassen?
A: Die Höhe und Breite des Schrankkorpus lassen sich flexibel an die Raumgröße anpassen. Wichtig bleibt dabei die Stabilität der freistehenden Konstruktion. Die vorgegebenen Pläne dienen als Basis, die nach individuellen Bedürfnissen modifiziert werden kann.
F: Welche Materialien werden benötigt und wie viele Platten?
A: Für den Bau werden vier Platten aus 16 mm starker, melaminbeschichteter Spanplatte (LDSB) im Format 1830x2750 mm und eine Platte aus 3 mm starker Spanplatte (DVP) im Format 1700x2745 mm verwendet. Die Farbtöne sind H1334_9 und W1000_9.
F: Wie komplex ist der Montageprozess?
A: Der Montageprozess erfordert präzises Arbeiten, da über 100 Meter Material zugeschnitten und 61,3 Meter Kantenband verarbeitet werden müssen. Erfahrung im Umgang mit einer Kreissäge und einem Kantenfräsgerät ist von Vorteil.
F: Wie kann man die Pläne herunterladen und verwenden?
A: Die Baupläne stehen nach einer Vorschau zum Download bereit. Sie bilden die Grundlage für die eigene Materialbeschaffung und Zuschnittplanung. Die konkrete Umsetzung erfordert immer eine Überprüfung und Anpassung an die lokalen Gegebenheiten.
