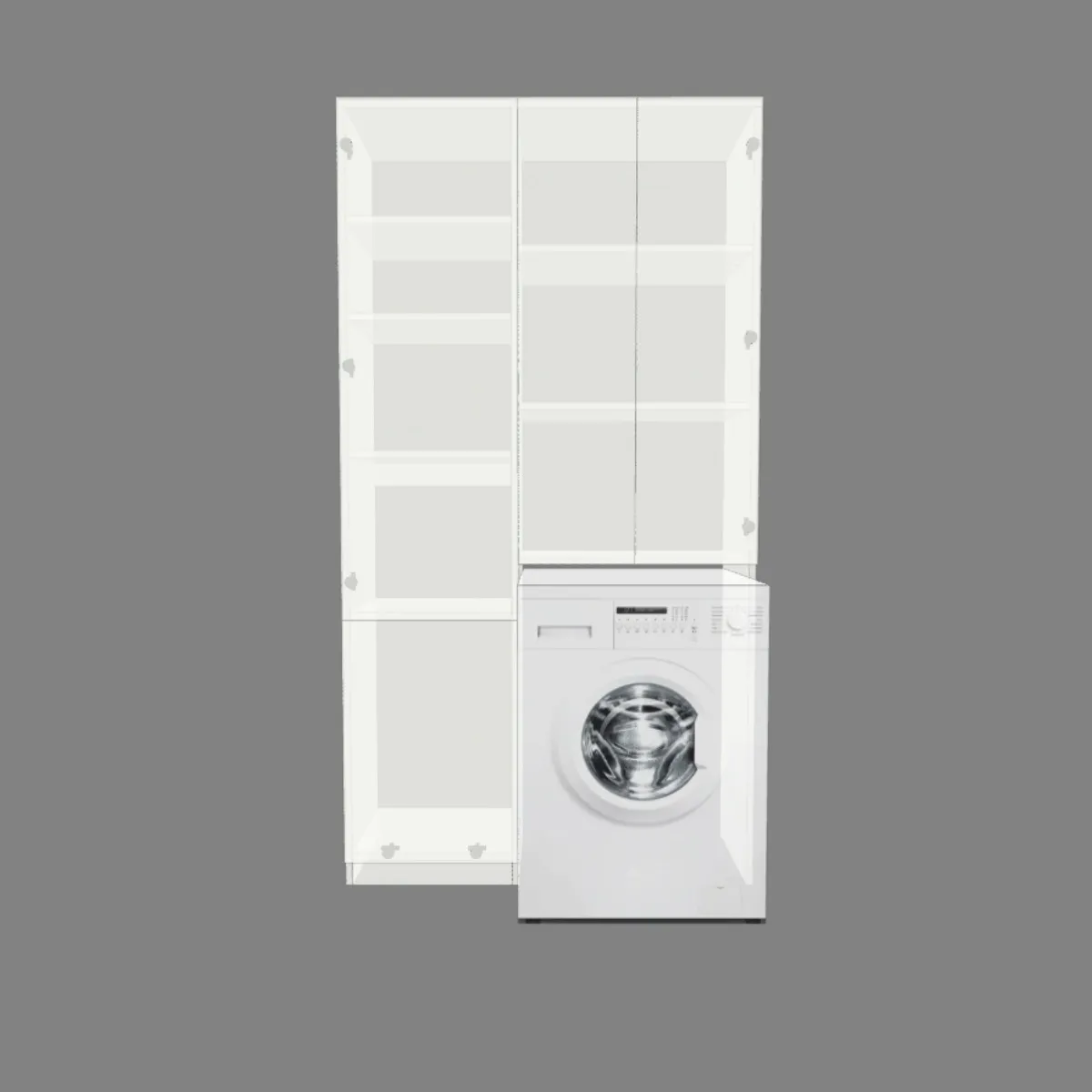

Waschmaschinenschrank: Bauplan, Maße und Materialliste
Interaktives 3D-Modell: drehen zur Ansicht, im Designer öffnen zum Anpassen
Dieses Projekt wird von der Community geteilt und dient als Referenz und Ausgangspunkt. Überprüfen Sie alle Maße und die strukturelle Richtigkeit vor dem Zuschneiden
Gesamtlänge der Kantenumleimung - 37.067 m
Gesamtschnittlänge - 50.205 m
| Materialien | Beschläge |
|---|---|
|
Beschichtete Spanplatte 18x1830x2750 ( color W1000_9) - 2 Stk. + Kantenumleimung 1 x 19 (W1000_9) - 37.067 m |
Scharnier - 8 Stk. |
Flatma Beschreibung:
Ein freistehender Waschmaschinenschrank mit integriertem Gerätefach strukturiert den Hauswirtschaftsbereich effizient. Das schlichte Design in reinem Weiß kombiniert offene Ablageflächen für schnellen Zugriff mit geschlossenen Stauräumen für eine aufgeräumte Optik. Dieser Bauplan bietet eine funktionale Lösung für die Waschküche, die Stauraum maximiert und einen Waschtrockner sauber einbindet.
Konstruktionsdetails: Waschmaschinenschrank Bauplan mit Maßen
Der Schrankkorpus besitzt die Außenmaße 183 cm in der Höhe, 55 cm in der Tiefe und 275 cm in der Breite. Die vertikale Gliederung sieht zwei Hauptfächer vor, eines davon mit einer festen Einbaulücke für eine Standard-Waschmaschine. Die übrigen Bereiche nutzen verstellbare und feste Einlegeböden, um maximale Flexibilität für Putzmittel, Wäschekörbe und Zubehör zu schaffen. Die Tiefe von 55 cm entspricht gängigen Standards für Waschmaschinen und bietet ausreichend Stellfläche.
Materialien und Beschläge
Als Hauptmaterial kommt melaminbeschichtete Spanplatte (LDSB) in der Stärke 18 mm zum Einsatz. Die gewählte Dekor- und Oberflächenqualität ist W1000_9 in matter Weißoptik. Für den Korpus werden zwei Platten im Format 1830x2750 mm benötigt. Alle sichtbaren Kanten erhalten ein ABS-Kantenband in derselben Farbe (1 x 19 mm, W1000_9) mit einer Gesamtlänge von 37,067 Metern. Der Materialausnutzungsgrad der Platten liegt bei 61,73%.
Montageprozess
Die Montage erfordert das präzise Zuschneiden der Platten mit einer Gesamtschnittlänge von 50,205 Metern und das anschließende Kantenanleimen der 37,067 Meter Kantenband. Die Konstruktion basiert auf einer klassischen Möbelverbindung mit Holzschrauben und Dübeln, was eine stabile, freistehende Einheit ergibt.
Anpassungsoptionen
Die Pläne stehen vor dem Herunterladen zur Vorschau bereit und dienen als Referenzmaterial und Ausgangspunkt, nicht als endgültige Spezifikation. Die angegebenen Maße können je nach den spezifischen Gegebenheiten vor Ort Anpassungen erfordern, beispielsweise in der Höhe für niedrigere Decken oder in der Breite für schmalere Nischen. Die Tiefe der Waschmaschinenlücke sollte stets an das konkrete Gerätemodell angepasst werden.
Häufig gestellte Fragen
F: Wie lassen sich die Maße an einen anderen Raum anpassen?
A: Die Breite von 275 cm lässt sich durch Weglassen oder Hinzufügen von Seitenpaneelen modular verändern. Für eine geringere Gesamthöhe können die oberen Ablagefächer verkleinert oder entfallen. Die Tiefe von 55 cm sollte für die meisten Frontlader-Waschmaschinen beibehalten werden.
F: Welche Materialien werden benötigt und wie viele Platten?
A: Für den Bau werden zwei Platten aus 18 mm starker, melaminbeschichteter Spanplatte im Format 1830x2750 mm benötigt. Das spezifische Dekor ist W1000_9 (mattweiß).
F: Wie komplex ist der Montageprozess?
A: Der Zuschnitt mit über 50 Metern Schnittlänge und das Anbringen von 37 Metern Kantenband erfordern präzises Arbeiten. Die anschließende Montage des Korpus mit Standard-Beschlägen ist mit grundlegenden Holzwerkerkenntnissen gut umsetzbar.
F: Wie kann man die Pläne herunterladen und verwenden?
A: Die detaillierten Baupläne mit Stücklisten und Zuschnittplänen stehen nach einer Vorschau zum Download bereit. Sie dienen als Grundlage für die eigene Planung, wobei die finale Materialausnutzung vom konkreten Zuschnitt abhängt – im Referenzprojekt lag sie bei 61,73%.
