Schuhschrank: Bauplan, Maße und Montageanleitung

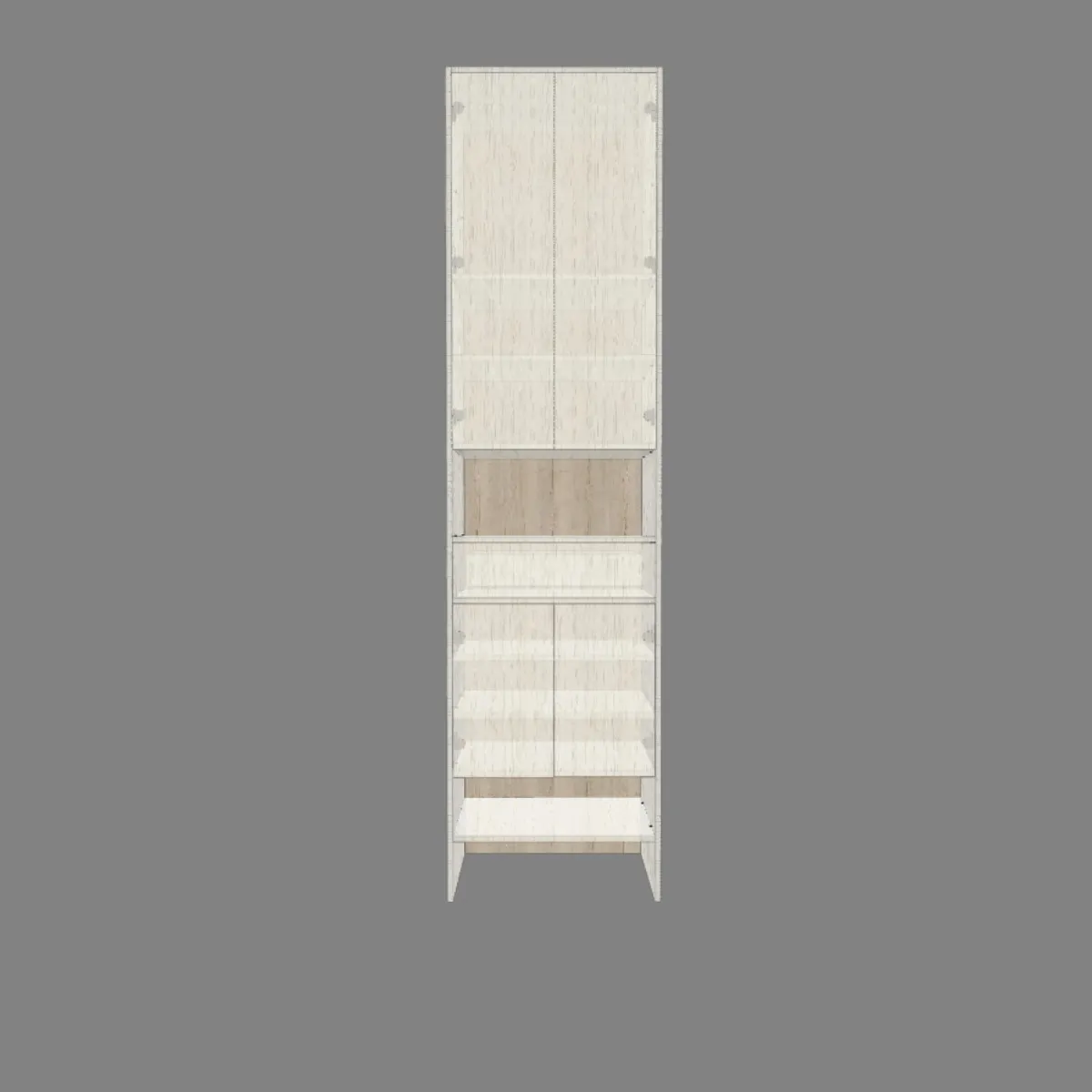

Interaktives 3D-Modell: drehen zur Ansicht, im Designer öffnen zum Anpassen
Dieses Projekt wird von der Community geteilt und dient als Referenz und Ausgangspunkt. Überprüfen Sie alle Maße und die strukturelle Richtigkeit vor dem Zuschneiden
Gesamtlänge der Kantenumleimung - 37.708 m
Gesamtschnittlänge - 70.219 m
| Materialien | Beschläge |
|---|---|
|
Beschichtete Spanplatte 16x1830x2750 ( color H1122_22) - 2 Stk. + Kantenumleimung 1 x 19 (H1122_22) - 37.708 m Spanplatte 3x1700x2745 ( color H1176_37) - 1 Stk. + Kantenumleimung - 0 m Spanplatte 3x1700x2745 ( color W1000_9) - 1 Stk. + Kantenumleimung - 0 m |
Scharnier - 10 Stk. Regalhalter - 40 Stk. |
Flatma Beschreibung:
Ein hoher, freistehender Schuhschrank mit klarer minimalistischer Formsprache bietet vielseitigen Stauraum und eine dezente Präsentationsfläche. Das vertikale Design mit einer Höhe von 275 cm nutzt die Raumhöhe optimal aus und gliedert sich in fünf Zonen. Geschlossene Schranktüren verbergen Schuhe und Utensilien, während eine zentrale, zurückversetzte Ablagefläche als offenes Regal für dekorative Elemente dient. Diese Aufteilung schafft eine ausgewogene Mischung aus Funktionalität und ästhetischer Gestaltung für den Eingangsbereich.
Konstruktionsdetails: Schuhschrank Bauplan mit Maßen
Der Schrankkorpus besitzt die Außenmaße 183 cm in der Breite, 275 cm in der Höhe und eine Tiefe von 43 cm. Die Konstruktion teilt sich in fünf vertikale Abschnitte, die sowohl geschlossene Staufächer mit Türen als auch ein offenes Displayregal integrieren. Die Tiefe von 43 cm entspricht einer gängigen Standardtiefe für schlanke Einbauschränke und ermöglicht eine platzsparende Aufstellung. Die Pläne stehen vor dem Herunterladen zur Vorschau bereit, wobei die Maße je nach den spezifischen Gegebenheiten vor Ort Anpassungen erfordern können.
Materialien und Beschläge
Als Hauptmaterial kommt melaminbeschichtete Spanplatte (LDSB) in der Stärke 16 mm und der Farbe H1122_22 zum Einsatz, benötigt werden zwei Platten im Format 1830x2750 mm. Für die Rückwände dienen zwei Dünnspanplatten (DVP, 3 mm stark) in den Farben H1176_37 und W1000_9. Alle sichtbaren Kanten der 16-mm-Platten erhalten ein ABS-Kantenbanding in der Farbe H1122_22 mit einer Breite von 19 mm und einer Gesamtlänge von 37,708 Metern. Der Materialausnutzungsgrad liegt bei 40,44%.
Montageprozess
Der Zusammenbau erfordert das präzise Zuschneiden der Platten mit einer Gesamtschnittlänge von 70,219 Metern und das anschließende Kanten der 37,708 Meter Materialkante. Die Montage des Korpus erfolgt mit Standard-Beschlägen und Verbindungselementen. Das Projekt dient als Referenzmaterial und Ausgangspunkt für die eigene Planung, nicht als endgültige Spezifikation.
Anpassungsoptionen
Die Höhe von 275 cm lässt sich reduzieren, um unter niedrigeren Deckenhöhen zu passen. Die Breite der einzelnen Fächer kann proportional verändert werden, um unterschiedliche Schuhgrößen optimal unterzubringen. Für eine individuellere Optik bieten sich alternative Melaminfarben oder die Verwendung von Massivholz für die Fronten an.
Häufig gestellte Fragen
F: Wie lassen sich die Maße an einen anderen Raum anpassen?
A: Die Gesamthöhe von 275 cm stellt den kritischen Wert dar und sollte zuerst an die Raumhöhe angepasst werden. Eine Reduktion ist durch das Weglassen oder Verkleinern eines oberen oder unteren Fachelements möglich. Die Tiefe von 43 cm bleibt für die Schuhaufbewahrung ausreichend.
F: Welche Materialien werden benötigt und wie viele Platten?
A: Für den Bau werden zwei Platten melaminbeschichtete Spanplatte (16x1830x2750 mm, Farbe H1122_22) sowie je eine Dünnspanplatte in H1176_37 und W1000_9 (3x1700x2745 mm) benötigt. Der Materialausnutzungsgrad beträgt 40,44%.
F: Wie komplex ist der Montageprozess?
A: Die Montage erfordert präzises Arbeiten, insbesondere beim Kanten der 37,708 Meter Materialkante und dem Zuschnitt mit 70,219 Metern Gesamtschnittlänge. Erfahrung im Umgang mit Plattenmaterial und einer Kantenfräse ist von Vorteil.
F: Wie kann man die Pläne herunterladen und verwenden?
A: Die detaillierten Zuschnittpläne und Stücklisten stehen nach einer Vorschau zum Download bereit. Sie dienen als Grundlage für die eigene Materialbeschaffung und müssen stets an die Gegebenheiten der verwendeten Werkzeuge und des konkreten Standorts angepasst werden.
