Kleiderschrank: DIY Bauplan, Materialliste und Maße

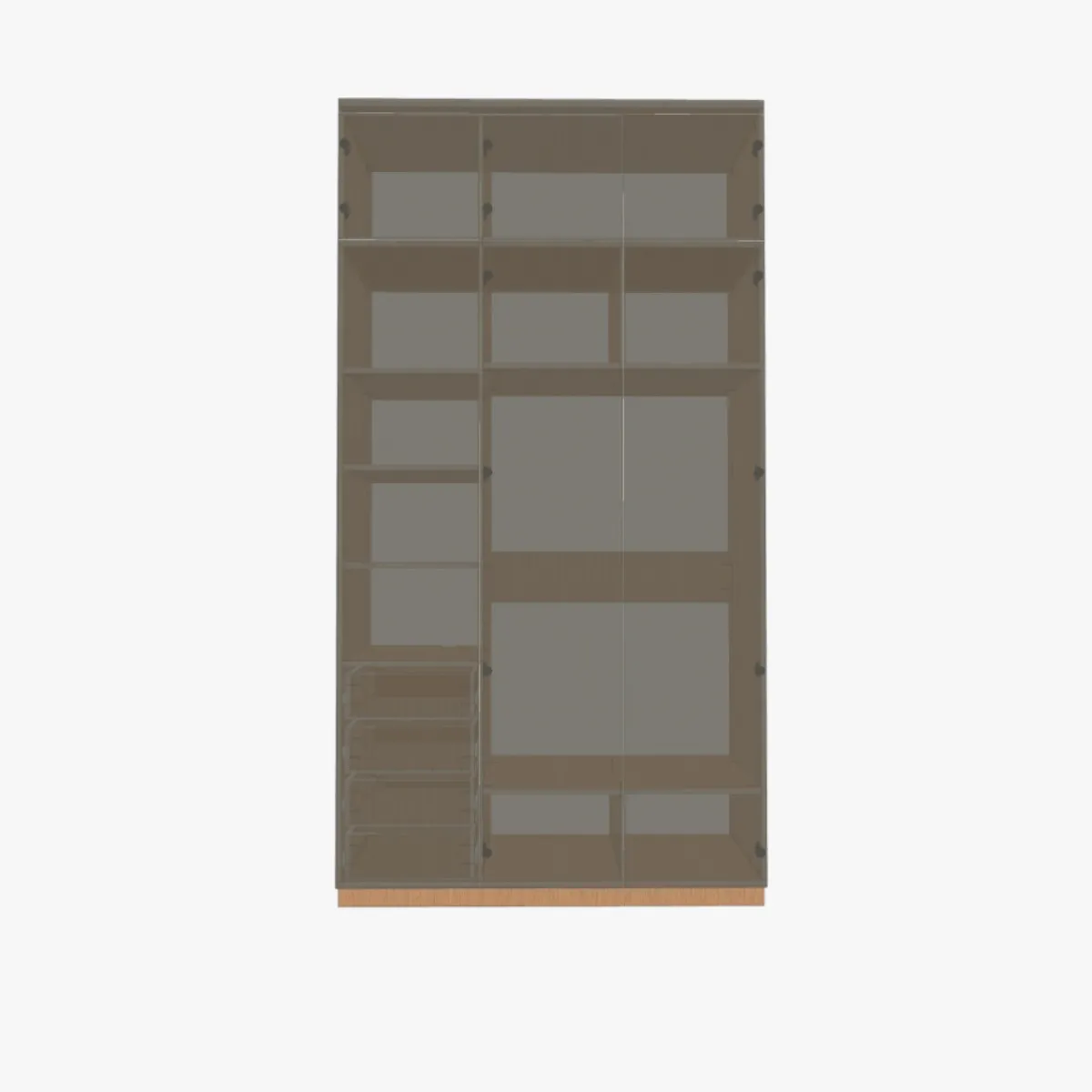

Interaktives 3D-Modell: drehen zur Ansicht, im Designer öffnen zum Anpassen
Dieses Projekt wird von der Community geteilt und dient als Referenz und Ausgangspunkt. Überprüfen Sie alle Maße und die strukturelle Richtigkeit vor dem Zuschneiden
Gesamtlänge der Kantenumleimung - 62.269 m
Gesamtschnittlänge - 136.116 m
| Materialien | Beschläge |
|---|---|
|
Spanplatte 3x1700x2745 ( color W1000_9) - 1 Stk. + Kantenumleimung - 0 m Beschichtete Spanplatte 16x1830x2750 ( color H1636_12) - 3 Stk. + Kantenumleimung 0.4 x 19 (H1277_9) - 37.473 m Spanplatte 3x2070x2800 ( color W1000_9) - 1 Stk. + Kantenumleimung - 0 m Mitteldichte Faserplatte (MDF) 18x1830x2440 ( color U741_9) - 2 Stk. + Kantenumleimung 1 x 19 (W1000_9) - 24.796 m |
Confirmats - 88 Stk. Scharnier - 14 Stk. |
Flatma Beschreibung:
Dieser Bauplan zeigt einen modernen Kleiderschrank im minimalistischen Stil, der als freistehendes oder wandbündiges Möbelstück konzipiert ist. Das Design kombiniert offene Ablageflächen mit geschlossenen Stauraumsegmenten für eine ausgewogene Aufbewahrungslösung. Die funktionale Aufteilung bietet Platz für hängende Kleidung, gefaltete Textilien sowie Schubladen für Accessoires und eignet sich als Inspirationsquelle für den Möbelbau im Schlafzimmer oder Ankleideraum.
Konstruktionsdetails: Kleiderschrank Bauplan mit Maßen
Der Schrankkorpus setzt sich aus mehreren Sektionen zusammen. Die Grundkonstruktion basiert auf Standardplattenmaßen, die eine effiziente Materialnutzung ermöglichen. Die Hauptelemente umfassen Platten in den Abmessungen 1830x2750 mm und 1830x2440 mm, was gängigen Raumhöhen entspricht. Die Tiefe der verwendeten Platten liegt bei 16 mm und 18 mm, was eine stabile Konstruktion für einen Kleiderschrank dieser Größe gewährleistet. Die Pläne stehen vor dem Herunterladen zur Vorschau bereit und die genauen Maße können je nach den spezifischen Gegebenheiten vor Ort Anpassungen erfordern.
Materialien und Beschläge
Für den Korpus kommen melaminbeschichtete Spanplatten (LDSB) in der Farbe H1636_12 und MDF-Platten in U741_9 zum Einsatz. Rückwände und unsichtbare Teile werden aus einfachen Spanplatten (DVP) in W1000_9 gefertigt. Insgesamt werden drei große LDSB-Platten, zwei MDF-Platten und zwei DVP-Platten verbaut. Die sichtbaren Kanten der LDSB-Platten erhalten ein 0,4 mm starkes ABS-Kantenband in H1277_9 mit einer Gesamtlänge von 37,473 m. Die MDF-Kanten werden mit einem 1 mm starken Band in W1000_9 und 24,796 m Länge versehen. Der Materialausnutzungsgrad liegt bei 58,92%.
Montageprozess
Der Zusammenbau erfordert präzises Zusägen der Platten mit einer Gesamtschnittlänge von 136,116 m und das saubere Anbringen von über 62 m Kantenband. Die Konstruktion nutzt Standardverbindungstechniken für den Möbelbau. Das Projekt dient als Referenzmaterial und Ausgangspunkt für die eigene Planung, nicht als endgültige Spezifikation.
Anpassungsoptionen
Die modulare Struktur lässt Spielraum für individuelle Veränderungen. Die Höhe der festen Einlegeböden oder die Anordnung der Kleiderstangen kann den persönlichen Bedürfnissen angepasst werden. Auch die Aufteilung von offenen und geschlossenen Fächern lässt sich variieren. Die Tiefe des Schrankes ist durch die verwendeten Plattenbreiten vorgegeben, könnte aber durch andere Materialformate modifiziert werden.
Häufig gestellte Fragen
F: Wie lassen sich die Maße an einen anderen Raum anpassen?
A: Die Höhe kann durch Kürzen der Seitenwände aus den 2750 mm bzw. 2440 mm langen Platten reduziert werden. Für eine geringere Tiefe müssen die Plattenbreiten von 1830 mm entsprechend angepasst werden, wobei die Stabilität der Schubladenkonstruktion beachtet werden sollte.
F: Welche Materialien werden benötigt und wie viele Platten?
A: Die Materialliste umfasst melaminbeschichtete Spanplatte (LDSB, Farbe H1636_12), MDF (Farbe U741_9) und einfache Spanplatte (DVP, Farbe W1000_9). Es werden genau drei LDSB-Platten, zwei MDF-Platten und zwei DVP-Platten verbaut.
F: Wie komplex ist der Montageprozess?
A: Die Montage erfordert Erfahrung im präzisen Zuschnitt und Kantenbearbeitung, da über 136 Meter Schnittkante und 62 Meter Kantenband anfallen. Der Materialausnutzungsgrad von 58,92% zeigt eine effiziente Planung, die bei der eigenen Materialbeschaffung berücksichtigt werden kann.
F: Wie kann man die Pläne herunterladen und verwenden?
A: Die detaillierten Pläne mit den genauen Stücklisten und Zuschnittskizzen stehen nach der Vorschau zum Download bereit. Sie dienen als Grundlage für die eigene Projektplanung, wobei finale Maße immer vor Ort überprüft werden sollten.
